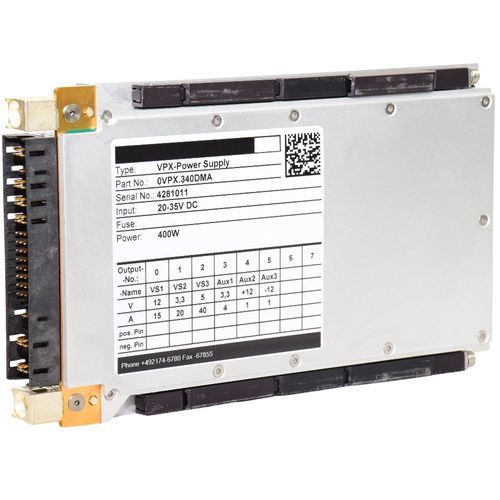

3U-Stromversorgung VPX340

DC/DCgesteuertmit mehreren Ausgängen

Übersicht
WIENER VPX-Netzteile sind konduktionsgekühlte COTS-Einstufenwandler, ausgelegt nach der VITA 62.0 Spezifikation und zur Integration in standardmäßige VPX-Racks, die dem VITA 46.0 Gehäuse entsprechen. Die VPX340-Serie liefert bis zu 400 W mit hoher Effizienz und großem Eingangsspannungsbereich und wurde für luftfahrt- und geländetaugliche Anwendungen nach MIL-STD-Profilen geprüft. Die integrierte Steuerung ermöglicht Überwachung und Bedienung über I²C und Micro-USB für Systemintegration und Wartung.

Hauptmerkmale

• COTS VPX-Netzteil mit Konduktionskühlung für Avionik- und Rugged-Anwendungen
• VITA 62.0 konform; passt in das Standard-VITA 46.0 Gehäuse (3U x 4HP)
• Hocheffizienter Einstufenwandler; weiter DC-Eingangsbereich (15–40 V)
• Geprüft nach MIL-STD-461, MIL-STD-704, MIL-STD-1275 und MIL-STD-810 für raue Umgebungen
• Integrierter Mikrocontroller mit I²C-Überwachung und Micro-USB für Kommunikation/Firmware-Updates

Varianten (Beispiele)

• VPX340DMA — 400 W VPX VITA 62 Netzteil; MIL-STD-461, -704, -1275 getestet; standardmäßige Acryl-Konformalbeschichtung; Eingang 28 V DC. Beispielausgänge: VS1 [+12V] 15 A; VS2 [+3.3V] 20 A; VS3 [+5V] 40 A; Vaux1 [+12V] 1 A; Vaux2 [-12V] 1 A; Vaux3 [+3.3V] 4 A.
• VPX340DMAP — gleiche elektrische Konfiguration mit Parylene-Beschichtung (nicht RoHS); Eingang 28 V DC; gleiche MIL-STD-Testprofile.

Technische Daten (Tabelle)
Konformität: VITA 62 Spezifikation; konformitätstestet nach MIL-STD-461, MIL-STD-704, MIL-STD-1275 (gemäß VITA 62, Abs. 3.2.1); MIL-STD-810 Ruggedization-Tests; standardmäßige Acryl-Konformalbeschichtung (andere Beschichtungen auf Anfrage).
Leistung & Effizienz: Bis zu 400 W; Effizienz bis zu 90 % (≈87 % bei Volllast 400 W). Eingang: 15 V … 40 V DC (typisch 28 V DC); Verpolungsschutz.
Schutzfunktionen: spannungsüberwachte Über- und Unterspannung, Überstrom- und Übertemperaturschutz.
Management & Steuerung: mikrocontrollerbasierte Überwachung; I²C-Bus für Status, Ein-/Ausgangs-Spannungen/Stromstärken und Temperaturen; Micro-USB-Anschluss für Kommunikation und Firmware-Updates.
Mechanik: 100,0 mm x 168,5 mm x 19,56 mm; Gewicht 0,60 kg.

Technische Spezifikationen

• Formfaktor: VITA 62 VPX-Netzteil, passend für VITA 46.0 Gehäuse (3U x 4HP)
• Ausgangsleistung: 400 W (Mittelklasse)
• Wirkungsgrad: bis zu 90 % (≈87 % bei 400 W)
• Eingangsbereich: 15 V bis 40 V DC; typischer Referenzwert 28 V DC
• Beispielausgänge (Variante): VS1 [+12V] 15 A; VS2 [+3.3V] 20 A; VS3 [+5V] 40 A; Vaux1 [+12V] 1 A; Vaux2 [-12V] 1 A; Vaux3 [+3.3V] 4 A
• Schutzmaßnahmen: OVP, UVP, OCP, OTP; Verpolungsschutz
• Normen / Ruggedization: VITA 62 Konformität; MIL-STD-461, MIL-STD-704, MIL-STD-1275 getestet; MIL-STD-810 Tests; Konformalbeschichtung (Acryl Standard; andere auf Anfrage)
• Überwachung & Kommunikation: integrierter Mikrocontroller; I²C-Überwachung; Micro-USB für Kommunikation und Firmware-Updates
• Kühlung: Konduktionsgekühlt zur Integration in VPX-Chassis
• Abmessungen & Gewicht: 100,0 mm x 168,5 mm x 19,56 mm; 0,60 kg
