Digitales E/A-Modul CP-RIO6-B

SerieRS-232USB

Produktbeschreibung

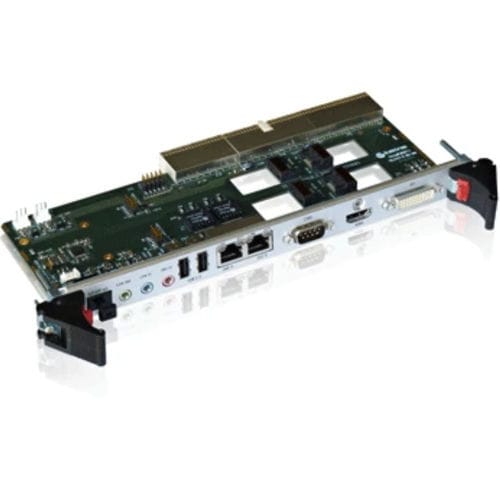

Das CP-RIO6-B ist ein 4HP Rear I/O (RTM) Modul zur Erweiterung der externen Schnittstellen von 6U CompactPCI Prozessor‑Boards. Es stellt externe Anschlüsse für USB, Gigabit Ethernet, serielle Schnittstellen, DVI, HDMI, USB‑Flash‑Header und SATA bereit. Die Variante CP-RIO6-B216 ist PICMG 2.16 konform und leitet die zwei Rear‑I/O Gigabit‑Ethernet‑Kanäle zur Backplane.

Merkmale / Schnittstellen

• Formfaktor: 4HP Rear I/O (RTM) für 6U CompactPCI Prozessoren
• Externe Schnittstellen: USB (Type‑A + Flash‑Header), 2x Gigabit Ethernet (RJ45), DVI‑D, HDMI, SATA, RS232/Seriell‑Header, HD‑Audio‑Header
• Variante: CP-RIO6-B216 — PICMG2.16 konform; GbE‑Kanäle zur Backplane geführt
• Zusatzheader: Lüftersteuerung, HD‑Audio und dokumentierte S/PDIF‑Workarounds

Technische Daten

• Ethernet: 2x GbE (RJ45) am Rear‑Panel; CP-RIO6-B216 leitet ETH zur Backplane (PICMG2.16)
• USB: mehrere USB‑Anschlüsse am Rear‑Panel + 2x USB‑Flash‑Header
• Video: DVI‑D und HDMI am Rear‑Panel
• SATA: SATA‑Anschlüsse für externe Laufwerke (Kabelverbindung); keine interne Festplatte
• Seriell: RS232 am Rear‑Panel; zusätzliche Header für RS422/RS485
• Audio & Sonstiges: High Definition Audio Header; Header für Lüftersteuerung
• Umgebung (typisch): Betrieb 0–60°C; relative Luftfeuchte bis 93% (ohne Kondensation) — vollständige Angaben in Datenblatt

Kompatibilität & Anwendungen

• Kompatible CompactPCI Karten: CP6002, CP6003, CP6004, CP6005, CP6006
• Typische Anwendungen: Embedded‑Systeme, industrielle Automatisierung, Prüf‑ und Messsysteme, Kommunikationsgeräte mit Bedarf an externen USB‑, Video‑, Speicher‑ und Ethernetschnittstellen
• Integrationshinweis: CP-RIO6-B216 empfohlen, wenn Ethernet‑Routing zur Backplane (PICMG2.16) erforderlich ist
