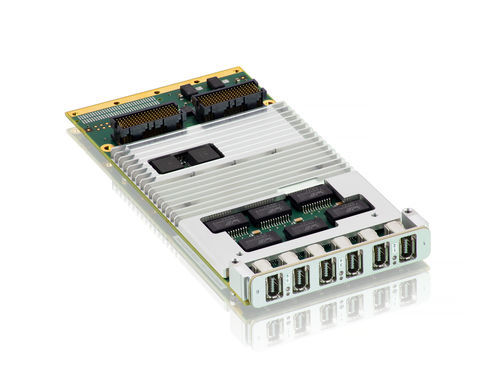

Ethernet Controller XMC-ETH6 series

Übersicht
Die KONTRON XMC-ETH6 ist eine leistungsfähige XMC-Mezzanine-Karte für Gigabit-Ethernet zur Erweiterung der Netzwerkfunktionalität von VME- und VPX-Steckkarten. Sie bietet bis zu sechs unabhängige Ethernet-Ports mit bis zu vier Intel i225-Controllern (1G/2,5G, TSN/IEEE1588 PTP) und bis zu zwei Intel i210-Controllern (1G). Ein 8-Port/8-Lane PCIe Gen3-Switch ermöglicht flexible Konfigurationen und den gleichzeitigen Betrieb mehrerer Ports. Die Karte ist in luftgekühlten und robusten, leitungsgekühlten Ausführungen erhältlich, unterstützt industrielle Frontanschlüsse und bietet VITA42- sowie VITA61-Formfaktoroptionen. Eine 3U-VPX-Version ist auf Anfrage verfügbar.

Hauptmerkmale

• Sechs unabhängige Ethernet-Controller für flexible Port-Zuordnung
• Vier Intel i225 Controller 1G/2,5G mit TSN- und IEEE1588-PTP-Unterstützung
• Zwei 1G Intel i210 Kupferports (bis zu sechs gleichzeitige 1000BASE-T-Ports)
• 8-Port, 8-Lane PCIe Gen3-Switch für verschiedene Konfigurationsmodi
• Industrielle IEC 61076 Harting ix Frontanschlüsse mit Verriegelung für erhöhte Robustheit und EMV-Beständigkeit
• Formfaktoroptionen: XMC (VITA42) und erweiterte XMC-Ausführung (VITA61)
• Varianten: VITA 47 luftgekühlt und VITA 47 Conduction-Cooled CC-4 für raue Umgebungen

Technische Daten
Ethernet-Schnittstellen: Bis zu sechs 1000BASE-T-Ports (vier Ports 1G/2,5G + zwei Ports 1G)
Controller: Bis zu vier Intel i225 (1G/2,5G, TSN/IEEE1588 PTP) und bis zu zwei Intel i210 (1G)
Switch: 8 Ports, 8 Lanes PCIe Gen3 (unterstützt mehrere Konfigurationen)
Frontanschlüsse: IEC 61076 Harting ix (frontseitig, verriegelbar)
Kühlung: VITA 47 air-cooled (Betrieb 0 °C bis +55 °C) und VITA 47 Conduction-Cooled CC-4 (Betrieb -40 °C bis +85 °C)

Spezifikationen

• Modell: XMC-ETH6
• Formfaktor: XMC Mezzanine-Karte (Optionen VITA42 und VITA61)
• Ethernet-Ports: Bis zu sechs 1000BASE-T (4×1G/2,5G + 2×1G)
• Ethernet-Controller: Bis zu 4× Intel i225 und bis zu 2× Intel i210
• PCIe-Anbindung: 8-Lane PCIe Gen3-Switch
• Frontpanel: Sechs 1000BASE-T auf IEC 61076 Harting ix Anschlüssen
• Kühlungsvarianten: Air-cooled (VITA 47) und Conduction-Cooled CC-4 (VITA 47)
• Zielanwendungen: Netzwerkexpansion für VME/VPX, robuste Systeme für Verteidigung, Transport und raue Umgebungen
