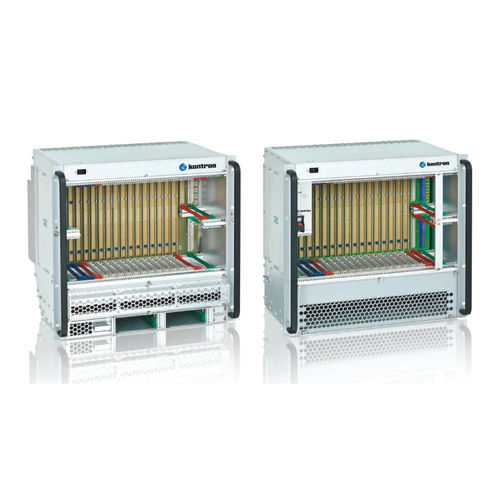

Rack-Chassis CP-ASM10-PSB

19"10U84 HP

Produktbeschreibung
Das CP-ASM10-PSB ist ein CompactPCI-Chassis mit einer nach PICMG 2.16 konformen Packet‑Switching Backplane, ausgelegt für OEM-Anwendungen mit Bedarf an redundanter Ethernet‑Verkabelung und optionaler Systemverwaltung. Es unterstützt zwei 7-Slot CompactPCI‑Segmente (14 Node‑Slots), hot‑swap-fähige Kühlung und modulare Stromversorgungsoptionen für industrielle Kommunikationssysteme.

Highlights

• Leistungsstarke Hot‑Swap Lüfter mit ca. 3 m/s mittlerem Luftstrom
• Bis zu 4 Netzteile (bis zu 4x250 W / Gesamt ≈1000 W)
• 14 Node‑Slots in zwei 7‑Slot CompactPCI‑Segmenten
• 2 Switch‑Slots für Gigabit‑Ethernet‑Switches (Unterstützung redundanter Switch‑Karten)
• Optionales Chassis‑Monitoring / Alarm‑Card und optionaler IPMI‑Support

Technische Daten
Expansion: 14 node + 2 switch
Power Supply: up to 4x 250 W / 3U
Housing: 84 HP / 10U
Alarm Card: Chassis monitor optional
IPMI: Optional

Merkmale / technische Spezifikationen

• Formfaktor / Gehäuse: 84 HP / 10U CompactPCI‑Chassis
• Backplane: PICMG 2.16 konforme Packet‑Switching Backplane
• Expansion: 14 Node‑Slots (zwei 7‑Slot CompactPCI‑Segmente)
• Switch‑Slots: 2 Slots für Gigabit Ethernet‑Switches, unterstützt redundante Switch‑Karten
• Kühlung: Hot‑Swap Lüfter, ca. 3 m/s mittlerer Luftstrom
• Netzteile: Bis zu 4 x 250 W (3U) — Gesamt bis ≈1000 W
• Überwachung: Optionales Chassis‑Monitoring / Alarm‑Card
• Systemverwaltung: Optionaler IPMI‑Support
• Empfohlene Karten: Verwendung mit PICMG2.16‑konformen CompactPCI‑Boards von Kontron
