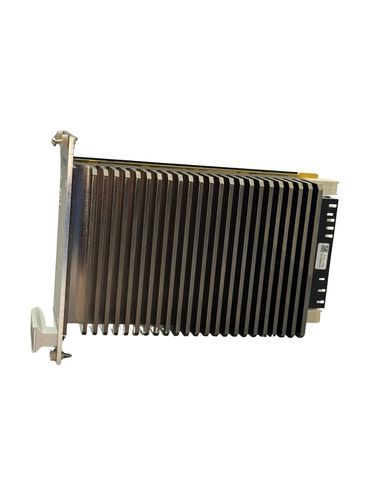

3U-Stromversorgung VPX360

DC/DCmit mehreren AusgängenSMPS

Übersicht
Das Kontron VPX360 Air-cooled ist ein kommerzielles, sofort einsetzbares VPX-Netzteil, ausgelegt nach ANSI/VITA 62.0 zur Integration in Standard VITA 46.0 VPX-Systeme. Es liefert bis zu 600 W in einem kompakten 3U-Gehäuse und nutzt moderne Leistungswandlung für hohe Effizienz und Leistungsdichte.

Produktinformation
Getrennte Versionen unterstützen nominale Eingangsnetze mit 28 V DC oder 48 V DC, mit einem weiten Betriebsbereich von 12 V DC bis 68 V DC. Das VPX360 bietet mehrere Haupt- und Hilfsspannungen, programmierbare Einschaltsequenzen, umfassende Schutzfunktionen und Onboard-Überwachung über I²C, USB-C sowie optional IPMI. Die Elektronik ist conformal-coated und das Gerät ist so ausgelegt, dass es VITA- und MIL-Anforderungen für Embedded- und Rugged-Plattformen erfüllt. Konformitätstests sind dort noch ausstehend, wo dies in vorläufigen Unterlagen vermerkt ist.

Highlights

• Bis zu 600 W Ausgangsleistung
• Kompaktes 3U VPX-Format, luftgekühlt, Pitch 10 HP
• Versionen für 28 V DC oder 48 V DC Nominaleingang; Betriebsbereich 12–68 V DC
• I²C, USB-C und optionales IPMI (VITA 46.11) für Überwachung und Steuerung
• Entwurf nach ANSI/VITA 62.0 und VITA 46.0; ausgelegt für MIL-STD-Kompatibilität

Technische Daten (Tabelle)
Mechanik: Formfaktor: 3U VPX CC, luftgekühlt; Pitch: 10 HP / 2,0 in; Abmessungen: 122,40 × 171,04 × 50,46 mm; Gewicht: 1,2 kg (2,6 lb). Eingangsspannung: Nennspannung 28 V DC oder 48 V DC je nach Version und Keying; Betriebsbereich 12–68 V DC; Mindest-Einschaltspannung 12 V DC; Mindest-Ausschaltspannung 8 V DC; maximale Dauerbetriebsspannung 68 V DC; Maximalpeak ±250 V für <1 ms. Leistung & Effizienz: Bis zu 600 W Ausgangsleistung; Verpolungs- und Überspannungsschutz am Eingang; automatisches Neustartverhalten bei längeren Überspannungen. Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Übertemperatur, Verpolung und Eingang-Überspannung; Hardware-Strombegrenzung; interne PCB-Temperaturschwelle 125 °C mit Abschaltung der Ausgänge darüber; Isolierung: 500 V Eingang-Ausgang / Eingang-Gehäuse-Erde / Ausgang-Gehäuse-Erde; Gehäuse-zu-Schutzleiter-Widerstand <10 mΩ (noch zu bestätigen). Management & Steuerung: Mikroprozessorüberwachung des Eingangsstatus, sechs Ausgänge, Ströme und Temperaturen; Schnittstellen: I²C-Bus, USB-C für Kommunikation/Firmware, optionales IPMI (VITA 46.11); Steuer-/Statussignale: ENABLE, INHIBIT, FAIL, SYSRESET, Spannungssense, Stromteilung und geografische Adressierung.

Technische Spezifikationen

• Modell: VPX360 Air-cooled
• Marke: Kontron
• Ausgangsleistung: Bis zu 600 W
• Formfaktor: 3U VPX CC, luftgekühlt; Pitch: 10 HP / 2,0 in
• Abmessungen: 122,40 × 171,04 × 50,46 mm
• Gewicht: 1,2 kg (2,6 lb)
• Nenn-Eingangsspannung: 28 V DC oder 48 V DC (versionsabhängig)
• Eingangsbereich: 12–68 V DC
• Mindest-Einschaltwert: 12 V DC; Mindest-Ausschaltwert: 8 V DC
• Maximaler Spitzen-Eingang: ±250 V für <1 ms
• Mehrere Haupt- und Hilfsausgänge; programmierbare Einschaltsequenz
• Schutz: Überspannung, Unterspannung, Überstrom, Übertemperatur, Verpolung, Eingang-Überspannung; Hardware-Strombegrenzung
• Thermischer Schutz: Interne PCB-Schwelle 125 °C
• Isolierung: 500 V Eingang-Ausgang, Eingang-Gehäuse, Ausgang-Gehäuse
• Überwachungs- & Steuerinterfaces: I²C, USB-C, optionales IPMI (VITA 46.11)
• Entwickelt für: ANSI/VITA 62.0 und VITA 46.0; ausgelegt für MIL-STD-461, MIL-STD-704, MIL-STD-1275, MIL-STD-810 (Konformitätstests ausstehend, wo angegeben)
