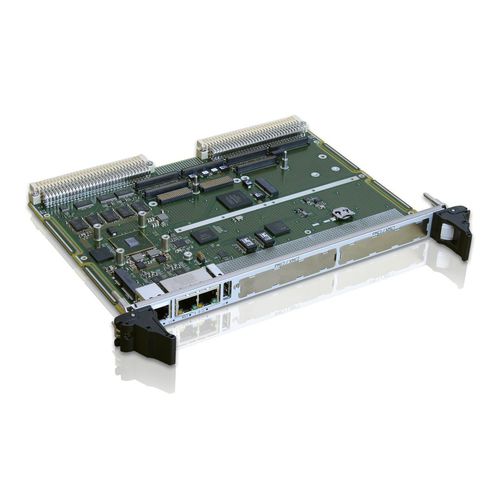

Single-Board-Computer / VME VM6103

Quad-CoreDual-CoreARM Architektur

Produktübersicht
Der VM6103 ist ein 6U VME Single-Board-Computer auf Basis der QorIQ Layerscape 64-bit ARM Multicore-Prozessoren. Er ist mit LS1023A (Dual-Core) oder LS1043A (Quad-Core) in Taktraten von 1,0 bis 1,6 GHz erhältlich und ermöglicht skalierbare Rechenleistung sowie Prozessor-Upgrades mit pinout-kompatiblen Varianten. Die geringe Leistungsaufnahme (typ. < 10 W in Dual‑Core 1 GHz) und umfangreiche I/O-Erweiterungen machen ihn geeignet für industrielle, Verkehrs- und Verteidigungsanwendungen.

Highlights

• LS1023A Dual-Core oder LS1043A Quad-Core 64-bit ARM, 1,0–1,6 GHz
• < 10 W Leistungsaufnahme in Dual‑Core 1 GHz Konfiguration
• 6U VME Formfaktor mit Dual PMC, Dual XMC, Mini-PCIe und Dual M.2
• 32 GB eMMC onboard und M.2 SATA III SSD-Sockel
• 2x 10/100/1000BASE-T, 2x USB High-Speed, 1x SATA, 4x EIA-232, konfigurierbare GPIO

Technische Daten

• Prozessoroptionen: LS1023A (Dual-Core) oder LS1043A (Quad-Core), 1,0–1,6 GHz
• Cache: 1 MByte
• Arbeitsspeicher: 4 GB DDR4 @1600 MT/s
• Speicher: 32 GB eMMC; M.2 SATA III SSD-Sockel
• Erweiterungssteckplätze: Dual PMC, Dual XMC, Mini-PCIe, Dual M.2
• I/O: 2x GbE (P0); 2x USB (P0); 1x SATA (P0); 4x EIA-232 (rear P2); GPIO auf P0/P2 (bis zu 32 I/Os)
• Kühlung: VITA 47 Luftgekühlt (0/+55°C) oder conduction-cooled CC-4 (-40/+85°C)
• Leistungsaufnahme: < 10 W (Dual‑Core 1 GHz, typ.)

Anwendungen

• Embedded Industrie-Steuerungen
• Verkehrssysteme (Schiene, Straße) und mobile Plattformen
• Verteidigungs- und robuste Computerplattformen
• Netzwerkkommunikation und Gateways mit Anforderungen an niedrigen Energieverbrauch und umfangreiche I/O
