Computer-on-Modul / Quad-Core BL i.MX8M Mini

ARM® Cortex A53NXP i.MX8M MiniMicro-SD-Karten

Produktübersicht

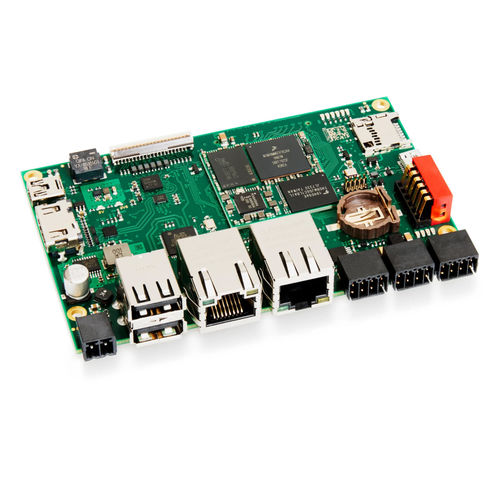

Das SOM-BL i.MX8M Mini ist ein System-on-Module (SoM), das mit der Baseboard BL geliefert wird, um die Integration in industrielle Anwendungen zu beschleunigen. Hergestellt von Kontron und mit CODESYS® SoftSPS kompatibel, eignet es sich für Single-Board-Computer, robuste Industrie-PCs und kundenspezifische Carrier-Boards.

Leistung & Architektur
Ausgestattet mit dem NXP i.MX8M Mini Quad‑Core Arm® Cortex®‑A53 @1,6 GHz sowie einem Arm® Cortex®‑M4 Coprozessor nutzt das Modul LPDDR4-Speicher für schnelle Datenverarbeitung. Die Plattform ist auf kurze Bootzeiten und deterministische Echtzeitleistung ausgelegt.

Kommunikationsschnittstellen
Umfangreiche industrielle Schnittstellen: zahlreiche digitale I/Os, serielle Schnittstellen (RS232/RS485), PWM, 2x SDIO, HDMI, LVDS, I²C/USB Touch, Ethernet-Ports, USB Host/OTG sowie CAN.

Einsatzbereiche & Vorteile
Speziell für industrielle Automatisierung, HMI und eingebettete Visualisierung reduziert das SOM-BL i.MX8M Mini Entwicklungszeiten durch fertige Hardware, Feldbusunterstützung und optionale CODESYS®-Lizenzen. Es bietet eine verlässliche und flexible Basis für Projekte mit engem Time-to-Market.

Hauptmerkmale

• CPU: NXP i.MX8M Mini — 4x Arm® Cortex®‑A53 @1,6 GHz; 1x Arm® Cortex®‑M4 @400 MHz
• RAM: LPDDR4 4 GB (Optionen: 1 GB / 2 GB)
• Massenspeicher: eMMC 32 GB (Optionen: 4 GB / 64 GB), micro‑SD Slot
• Grafik: 2D- und 3D-GPU; HDMI- und LVDS-Ausgänge
• Konnektivität: 1x 1 Gbit/s Ethernet, 1x 10/100 Mbit/s Ethernet, USB 2.0 (2x Host, 1x OTG), CAN 2.0B

Technische Daten (Auszug)

• Stromversorgung: 24 V DC ±20 %; typischer Verbrauch Linux < 3 W
• Betriebstemperatur: 0 °C bis +55 °C
• Formfaktor: 105,5 x 67 mm
• RTC: 5 ppm Genauigkeit, Batterie CR1220
• Sicherheit: HAB Secure Boot, TrustZone, True RNG, RSA bis 4096, AES, SHA

caractéristiques / spécifications techniques

• CPU: NXP i.MX8M Mini (4x A53 @1,6 GHz) + Cortex-M4 @400 MHz
• RAM: LPDDR4 4 GB (Optionen 1 GB / 2 GB)
• NOR-Flash: 2 MByte
• eMMC: 32 GByte (Optionen 4 GByte / 64 GByte); 1x micro‑SD Slot
• NVRAM: 64 kbit EERAM
• Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s
• USB: 2x USB 2.0 Host, 1x USB 2.0 OTG
• DIO: 4x DIO (24 V, bis zu 800 mA)
• Serielle Schnittstellen: 1x RS232, 1x RS485; CAN: 1x CAN 2.0 B
• Display/Touch: HDMI, LVDS bis 1920×1080@60fps; I²C/USB Touch
• Erweiterung: I2C, PCIe, SPI, SDIO 8-bit, QSPI, SAI, USB; MIPI CSI (4-lane)
• Audio: 1x Buzzer
• Sicherheit: HAB Secure Boot, TrustZone, True RNG, RSA/AES/3DES/SHA/ECC, Secure JTAG
• Betriebssystem: Embedded Linux (Yocto)
• Hersteller / Marke: Kontron
