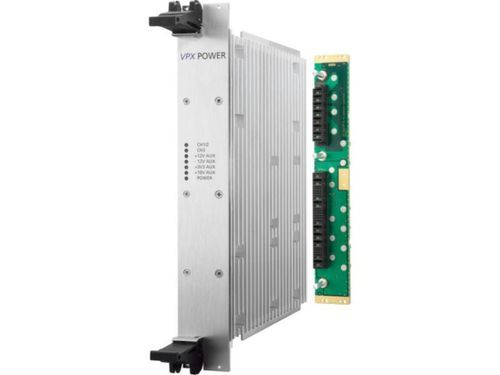

Stromversorgung für DIN-Schiene VPX1000

AC/DCgesteuertmit mehreren Ausgängen

Produkt-Highlights

• 1000 W luftgekühltes VPX-Netzteil, VITA 62 Baseline
• Eingang: 85–264 V AC, 47–63 Hz; Einschaltstrom 5,2–7,3 A (normal), 37 A (Spitze)
• Sechs DC-Ausgänge: +12 V (VS1) 35 A; +12 V (VS2) 35 A; +5 V (VS3) 30 A; +3,3 V_AUX 20 A; +12 V_AUX 2 A; −12 V_AUX 2 A
• Wirkungsgrad bis zu 89 %
• Erzwungene Luftkühlung, ≥ 800 LFM

Produktinformationen
Die 6U VPX-Netzteile von Kontron Hartmann Wieners sind für anspruchsvolle Umgebungen konzipiert und legen Wert auf Langlebigkeit, Zuverlässigkeit und dauerhaften Betrieb. Dieses AC/DC-Modul liefert bis zu 1000 W bei einem Wirkungsgrad von bis zu 89 % und erfüllt teilweise die VITA 62 Baseline-Spezifikation. Es bietet sechs geregelte DC-Ausgänge, aktive Stromteilung auf den +12 V-Schienen für N+1-Redundanz sowie DC OK / Power OK-Signale pro Ausgang. Das Gerät ist erzwungen luftgekühlt und eignet sich für industrielle, militärische und Forschungsanwendungen. Mechanisches Design nach 6U/10HP VPX-Formfaktor, 160 mm Bauhöhe, Frontblende mit Entnahmegriff.

Technische Daten
Konformität: VITA 62 baseline; ruggedized gemäß MIL‑STD‑810 mit Konformalbeschichtung
Leistung & Wirkungsgrad: Ausgangsleistung 1000 W (air-cooled); Wirkungsgrad bis 89 %; Eingang 85–264 V AC, 47–63 Hz; Einschaltstrom 5,2–7,3 A (normal), 37 A (Spitze)
Kühlung & Formfaktor: 6U / 10HP VPX, 160 mm Tiefe, Frontplatte mit Entnahmegriff; erzwungener Luftstrom ≥ 800 LFM
Schutzfunktionen: Aktive Stromteilung auf +12 V-Ausgängen über interne OR-ing-Diode für N+1-Redundanz; Überstrom-, Überspannungs- und Übertemperaturschutz (latching); DC OK und Power OK-Signale pro Ausgang
Betriebsbedingungen: Betriebstemperatur −40 °C bis +85 °C (Derating oberhalb 50 °C); Lagerung −45 °C bis +85 °C

Technische Spezifikationen

• Ausgangsleistung: 1000 W (air-cooled)
• Wirkungsgrad: bis zu 89 %
• Eingang: 85–264 V AC, 47–63 Hz; Einschaltstrom: 5,2–7,3 A (normal), 37 A (Spitze)
• DC-Ausgänge: +12 V VS1 35 A; +12 V VS2 35 A; +5 V VS3 30 A; +3,3 V_AUX 20 A; +12 V_AUX 2 A; −12 V_AUX 2 A
• Kühlung: Erzwungene Luftkühlung, ≥ 800 LFM
• Formfaktor: 6U / 10HP VPX, 160 mm Tiefe, Frontplatte mit Entnahmegriff
• Konformität: VITA 62 baseline; ruggedized gemäß MIL‑STD‑810; Konformalbeschichtung
• Schutz: Aktive Stromteilung für +12 V; Überstrom / Überspannung / Übertemperatur (latching); DC OK und Power OK pro Ausgang
• Betriebstemperatur: −40 °C bis +85 °C (Derating > 50 °C); Lagertemperatur: −45 °C bis +85 °C
