Smarte Ethernet-Switch-Karte CP342

2 PortsEthernetGigabit-Ethernet

Überblick

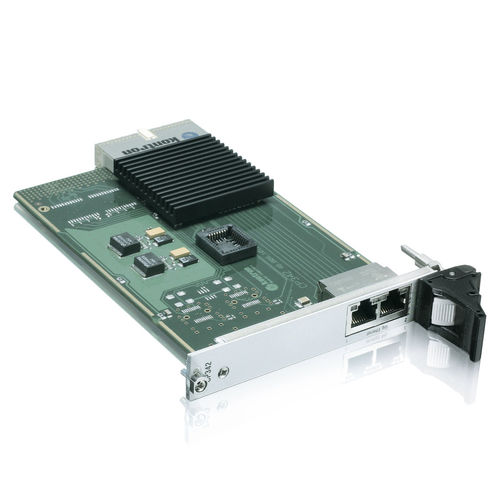

Das CP342 ist eine CompactPCI-Karte mit zwei Gigabit-Ethernet-Schnittstellen auf Basis des Intel® 82546GB und bietet flexible Kupfer- oder Glasfaser-Anbindungen sowie optionales PXE-Fernausbooten.

Hauptmerkmale

• Dualer Gigabit-Ethernet NIC
• IEEE802.3x konform
• Verbindung über Kupfer (RJ45) oder Glasfaser (SFP)
• Fernstart via PXE mit optionalem Flash
• Automatische Geschwindigkeitsdetektion und Switching

Produktinformationen
Das CP342 realisiert zwei unabhängige Gigabit-Ethernet-Kanäle auf einer CompactPCI-Platine mit dem Controller Intel® 82546GB. Es unterstützt Frontpanel-Optionen in Kupfer (2x RJ45) oder Glasfaser (2x SFP). Ein optionaler Flash ermöglicht PXE-basiertes Fernausbooten von einem anderen System über das Netzwerk. Der Controller unterstützt Jumbo Frames bis zu 16 KB zur Optimierung großer Datenübertragungen. IP-, TCP- und UDP-Checksum-Offloading reduziert die CPU-Last und erhöht den Datendurchsatz. Adapter-Teaming wird mit geeigneten Treibern unterstützt.

Technische Daten
Frontpanel: 2x RJ45 oder 2x SFP
Funktion: zwei 10/100/1000Base-Tx oder zwei 1000BaseFX
Datenrate: bis zu Gigabit Ethernet
Kanäle: 2
Controller: Intel® 82546GB
Leistungsaufnahme: 5,6 W (typ.)
Betriebstemperatur: -40°C bis +85°C

Spezifikationen

• Controller: Intel® 82546GB
• Kanäle: 2 (dual, unabhängig)
• Datenrate: bis zu Gigabit Ethernet (10/100/1000Base-Tx oder 1000BaseFX)
• Frontpanel-Interfaces: 2x RJ45 oder 2x SFP
• Konnektivität: Kupfer (RJ45) oder Glasfaser (SFP)
• Jumbo-Frame-Unterstützung: bis zu 16 KB
• Offloading: IP-, TCP- und UDP-Checksum-Offloading
• PXE-Fernausbooten via optionalem Flash
• Automatische Geschwindigkeitsdetektion und Switching
• Adapter-Teaming unterstützt (passender Treiber erforderlich)
