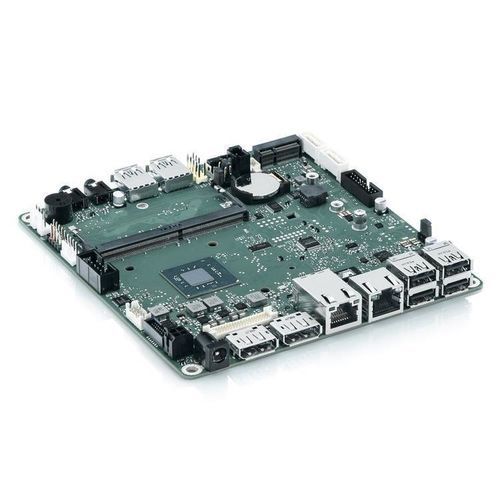

MSTX-Mainboard D3544-S mSTX

Intel® Celeron®Intel® Pentium® Silver J5005Intel®

Produktbeschreibung
Das Industrie‑Motherboard D3544‑S mSTX unterstützt Intel® Celeron® Prozessoren J4005/J4105 sowie den Intel® Pentium® Silver Prozessor J5005. Im Mini‑STX‑Formfaktor bietet es integrierte Grafikleistung mit zwei DisplayPort‑Ausgängen, die Displays bis zu 4K ansteuern können. Das Board ist für kontinuierlichen 24/7‑Betrieb ausgelegt, besitzt einen erweiterten Betriebstemperaturbereich von 0°C bis 60°C und ist für energieeffiziente, lüfterlose Anwendungen optimiert. An Bord befinden sich M.2‑Slots für SSD und WLAN, ein Hardware‑Watchdog, GPIO sowie ein WideRange DC‑Eingang für flexible Stromversorgung.

Highlights

• Dual DisplayPort V1.2a, LVDS und eDP Unterstützung
• Onboard M.2 SSD‑ und M.2 WLAN‑Steckplätze
• Hardware‑Watchdog und GPIO
• WideRange DC‑Eingang (8V–24V)
• Für lüfterlosen / passiven Betrieb ausgelegt

Vorteile

• Langfristige Verfügbarkeit und Lifecycle‑Management für industrielle Einsätze
• Kompakter Mini‑STX‑Formfaktor für platzkritische Systeme
• Flexible Erweiterung (Storage und Wireless) über integrierte M.2‑Sockets
• Zuverlässiger Betrieb in erweitertem Temperaturbereich für Dauerbetrieb
• Geringe Gesamtbetriebskosten durch effiziente Leistungsaufnahme und integrierte Funktionen

Technische Daten (Kurz)
Prozessor: Intel® Celeron® J4005 / J4105 & Intel® Pentium® Silver J5005
Chipset: SoC
Speicher: 1x DDR4 2400 SO‑DIMM, bis zu 16 GB
Grafik: Integrierte Intel® UHD Graphics 600/605
Display: 2x DisplayPort V1.2a (bis 4K)

Charakteristika / Technische Spezifikationen

• Formfaktor: Mini‑STX (mSTX, 140 x 148 mm)
• Unterstützte Prozessoren: Intel® Celeron® J4005, J4105; Intel® Pentium® Silver J5005
• Chipset‑Typ: SoC (System on Chip)
• Speicher: 1x DDR4 SO‑DIMM 2400, bis zu 16 GB
• Grafikcontroller: Integrierte Intel® UHD Graphics 600/605
• Display‑Schnittstellen: 2x DP V1.2a; LVDS und eDP unterstützt
• Speicher/Erweiterung: M.2 Key B Socket (2242/2260/2280), PCIe/SATA
• Drahtlose Erweiterung: M.2 Key E (2230) für WLAN
• Schnittstellen: GPIO (8‑Bit Header), Hardware‑Watchdog
• Stromversorgung: WideRange DC 8V–24V (externer/interner DC‑In)
• Kühlung: Für lüfterlosen / passiven Betrieb ausgelegt
• Betriebsbedingungen: 0°C bis 60°C, 5%–85% Luftfeuchte
• Verfügbarkeit: Für 24/7‑Betrieb konzipiert
• Varianten: D3544‑S1 (J4005 Dual‑Core), D3544‑S2 (J4105 Quad‑Core), D3544‑S3 (J5005 Quad‑Core)
• BIOS: AMI Aptio 5.x (UEFI)
• OS‑Support: Windows 10, Linux‑64
• Zertifizierungen: cTÜVus (IEC62368‑1) auf Anfrage, CE Klasse B, FCC‑B verifiziert
