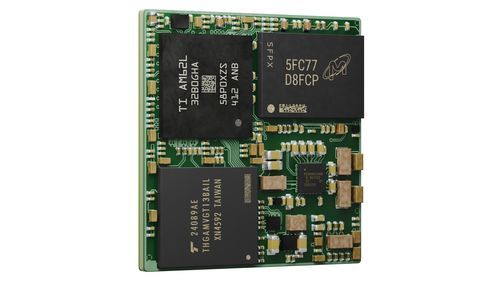

Computer-on-Modul / Größe S OSM-S AM62L

Dual-CoreARM® Cortex A53TI AM62x Sitara™

Produktübersicht
Das OSM-S AM62L ist ein kompaktes System-on-Module (SoM) nach der Open Standard Module™ (OSM) Spezifikation. Es integriert eine TI AM62L Dual‑Core Arm® Cortex®‑A53 CPU und unterstützt LPDDR4-Speicher sowie eMMC-Flash-Optionen im 30 × 30 mm Formfaktor und ist für maschinenprozessierbare Löt- und Montageprozesse ausgelegt.

Hauptmerkmale

• TI AM62L Dual‑Core Arm® Cortex®‑A53 @ 1,25 GHz
• LPDDR4-Speicher: 512 MB (opt.), 1 GB (std.), 2 GB (opt.)
• eMMC-Flash: 4 GB (std.), bis zu 128 GB (opt.)
• Kompakter OSM Size S Formfaktor: 30 × 30 mm
• Versorgungsspannung: 5 V, geeignet für lüfterlose Dauerbetriebssysteme
• Entwickelt für Embedded Linux (Yocto Distribution)

Leistung & Architektur
Die TI AM62L CPU liefert deterministische Verarbeitung für Steuerungs‑ und HMI‑Aufgaben bei geringem Energieverbrauch. Das Layout umfasst LPDDR4-Routing und erweitertes Pin‑Multiplexing. Integrierte Sicherheitsfunktionen umfassen Secure Boot, Trusted Execution Environment und hardwarebasierte kryptografische Beschleunigung (AES, SHA2, DRBG, PKA). Der Modulaufbau ist vollständig maschinenprozessierbar für Reflow, Montage und Test.

Kommunikationsschnittstellen

• 2× Gigabit Ethernet mit Time Sensitive Networking (TSN) und IEEE 1588
• 2× CAN FD für Feldbus-/Automotive‑Integration
• USB 2.0, UART, I²C, SPI
• GPIO, PWM, SAI, SDIO, ADC
• MIPI DSI und parallele RGB‑Display‑Schnittstellen bis zu 1920 × 1080 @ 60 fps

Anwendungsbereiche & Vorteile
Das OSM-S AM62L ist vorgesehen für eingebettete HMIs, Gebäude‑ und Hausautomation, Patientenüberwachung, EV‑Ladeinfrastruktur, Energi gateways, mobile und industrielle Drucker sowie Industrieautomation. Der OSM‑Standard vereinfacht Carrier‑Board‑Design, reduziert Integrationsaufwand und verkürzt Time‑to‑Market bei langfristiger Verfügbarkeit und energieeffizientem Betrieb.

Technische Daten

• Modell: OSM-S AM62L
• Formfaktor: OSM Size S, 30 mm × 30 mm
• CPU: TI AM62L, Dual‑Core Arm® Cortex®‑A53 @ 1,25 GHz
• Speicher (LPDDR4): 512 MB (opt.), 1 GB (std.), 2 GB (opt.)
• Flash (eMMC): 4 GB (std.), optional bis 128 GB
• EEPROM: 8 kByte
• Ethernet: 2× 1 Gbit/s mit TSN (IEEE 1588)
• Fieldbus / Automotive: 2× CAN FD
• Schnittstellen: USB 2.0, UART, I²C, SPI, GPIO, PWM, SAI, SDIO, ADC
• Display: MIPI DSI und RGB bis zu 1920 × 1080 @ 60 fps
• Betriebssystem: Embedded Linux (Yocto Distribution)
• Versorgungsspannung: 5 V
• Sicherheit: Secure Boot, Trusted Execution Environment, kryptografische Beschleunigung (AES, SHA2, DRBG, PKA)
• Fertigung: Vollständig maschinenprozessierbar für Löten, Montage und Tests
• Zielumgebungen: Lüfterlose Systeme, Dauerbetrieb
