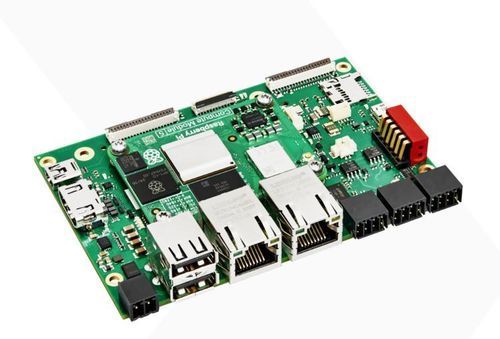

CPU-Karte / PCIe BL Pi-Tron CM5

ARM® Cortex®-A76 Quad-coreSD-KarteHDMI

Raspberry Pi Compute Module 5 für anspruchsvolle Anwendungen - Deutlich mehr Rechenleistung - Optional vorab zertifizierte WLAN/Bluetooth®-Konnektivität - M.2 B-Key-Slot mit PCIe-Konnektivität - Schnelle Migration vom Raspberry Pi-Prototyp zum Serienprodukt - Hochleistungs-Schnittstellen für raue Industrieanwendungen Spezifikationen: - CPU: Broadcom BCM2712, Quad Core Cortex®-A76, 64-Bit-SoC @2.4 GHz 4K @60 fps HEVC-Decoder, OpenGL ES 3.1-Grafik, Vulkan 1.2 - LPDDR4-RAM: 2 GByte, optional 4 GByte/8 GByte - eMMC: 16 GByte optional 32 GByte und 64 GByte *Beim Einsatz von eMMC-Speicher ist das Booten von der SD-Karte nicht möglich. - EEPROM: 4 kByte - SD-KARTE: 1x microSD-Kartensteckplatz für Daten - Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s - USB: 2x 2.0 Host, 1x 2.0 OTG: nur zum Programmieren von eMMC - I/Os: Bis zu 28x GPIO, 5x UART, 5x I2C, 5x SPI, 4x PWM, 1x SDIO, M.2 B-KEY 3042 (PCIe 1-Lane Host, Gen 2 (5 Gbps)) - DIO: 4x DIO (24 V/bis zu 800 mA) - Seriell: 1x RS232, 1x RS485 (Modbus-fähig) - CAN: 1x CAN 2.0B/FD - WLAN/Bluetooth: 2.4 GHz/5.0 GHz IEEE 802.11b/g/n/ac drahtlos / BT 5.0, BLE - LCD/Kamera-Schnittstelle: 1x MIPI 4-Lane (DSI oder CSI-2), 1x HDMI 2.0 (bis zu 4K @60 fps – HDMI-Socket), 1x HDMI 2.0 (bis zu 4K @60 fps – 40-pol. FFC) - Touch: über I²C oder USB - Stromversorgung: 24 V DC ±20 % - Stromverbrauch: TBD - Temperaturbereich: TBD - Betriebssystem: Raspbian, Linux (nicht vorinstalliert) - Formfaktor: 105.5 x 69.6 mm (4.3”) - EXTERNE RTC: 1x auf der Basisplatine - RTC-PUFFERUNG: CR2032 - Debug: 1x Konsole - Erweiterung: M.2 B-Key, Raspberry Pi GPIO-Header 40-Pin - Zulassungen: CE - Hardware-Optionen: Sicherer Start, Festplattenverschlüsselung - Compute Module 5: CM5 entspricht den strengen EU-Vorschriften ETSI EN 303 645 und EN 18031 für Cybersicherheitsstandards, mit Dokumentation und Unterstützung für die Definition von Cybersicherheitsstandards, wie in ISO 14508 definiert Hauptspezifikationen: - CPU: Broadcom BCM2712, Quad Core Cortex®-A76, 64-Bit-SoC @2.4 GHz - RAM: 2GB (optional 4GB/8GB) - eMMC: 16GB (optional 32GB/64GB) - Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s - USB: 2x 2.0 Host, 1x 2.0 OTG - Drahtlos: Optional WLAN/Bluetooth® - Erweiterung: M.2 B-Key, Raspberry Pi GPIO-Header 40-Pin - Formfaktor: 105.5 x 69.6 mm (4.3”) - Betriebssystem: Raspbian, Linux (nicht vorinstalliert) - Konformität: CE, ETSI EN 303 645, EN 18031, ISO 14508
