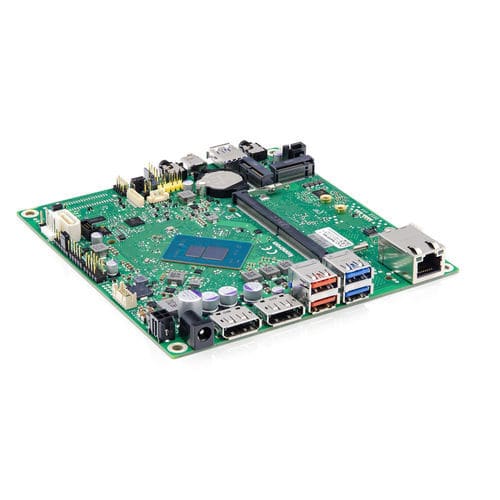

Mini-STX-Mainboard K3921-H mSTX

Intel® Core™ i SerieIntel® Apollo LakeIntel® Core™ i3-N305

Produktübersicht
Das Extended Lifecycle mSTX Mainboard K3921‑H unterstützt Intel® Core™ i3‑ und Intel® N‑Series Prozessoren (Alder Lake N, Twin Lake) und integriert Intel® UHD Gen12 Grafik (Intel® Xe). Es bietet 2x DisplayPort 1.4, 1x DisplayPort über frontales USB‑Type‑C sowie einen onboard eDP V1.4b. Drei unabhängige Displays bis zu 2×4K + 1×FHD werden unterstützt. M.2 Key‑M (PCIe + SATA) sowie ein M.2‑Slot für WLAN/Bluetooth (PCIe/CNVi) sind vorhanden. Der frontale USB‑C unterstützt PowerDelivery Sink, USB 3.2 Gen1 und DisplayPort Alternate Mode (DPoC). Geeignet für Thin‑Client‑Einsätze und das kompakte SMARTCASE™ S501, sind alle Komponenten für 24/7‑Betrieb qualifiziert.

Wesentliche Merkmale

• Unterstützung für Intel® Twin Lake Prozessoren
• DDR5‑4800 SODIMM Unterstützung bis 32 GB
• Intel® UHD Gen12 Grafik gesteuert durch Intel® Xe (24 EUs)
• Bis zu 2x DisplayPort 1.4 + 1x DisplayPort via USB‑C (DPoC) + eDP onboard
• M.2 Key‑M (PCIe + SATA) und M.2 Key‑E für WLAN/CNVi
• Für lüfterlosen Betrieb ausgelegt, wo anwendbar

Vorteile

• Lifecycle‑Kontinuität und Produktpflege für langfristige Projekte
• Umfassende I/O‑ und Erweiterungsoptionen für kompakte Systeme
• Technischer Support und Update‑Management durch Kontron
• Verringeter Integrationsaufwand für Thin‑Client‑ und kompakte Industrieanwendungen

Technische Daten

• Prozessor: Intel® Processors N‑series (SoC‑Varianten: N100 / i3‑N305 / N355 / N150 je nach SKU)
• Hauptspeicher: 1x DDR5‑4800 SODIMM bis 32 GB, non‑ECC
• Grafik: Intel UHD Gen12 (Intel® Xe), 24 EUs
• VideAusgänge: Bis zu 2x DisplayPort 1.4 + 1x DisplayPort via frontales USB‑C (DPoC) + eDP V1.4b (bis 4K)
• Speicher/Erweiterung: 1x M.2 Key‑M (PCIe x1 Gen3 + SATA) für NVMe/SATA SSD; 1x M.2 Key‑E für WLAN/CNVi/Bluetooth
• USB: Mehrere USB 2.0 / USB 3.2 Gen1 / Gen2 Ports; frontales USB‑C mit PD Sink und DPoC
• Ethernet: Gigabit (Realtek RTL8111H)
• Audio: Realtek ALC256 HD‑Codec
• SATA: 1x SATA III (6 Gbit/s)
• Stromversorgung: Externe/interne DC‑In Optionen; USB‑C PD Sink (bis 20V/100W)
• BIOS: AMI Aptio 5.x (UEFI)
• Formfaktor: Mini‑STX (140 × 148 mm)
• Betriebsbedingungen: 0 °C–50 °C; 5%–85% Luftfeuchte
• Zertifizierungen: Geplant cTÜVus (IEC62368‑1), CE Klasse B, UKCA, FCC‑B Prüfung
