Single-Board-Computer / BTX BL Pi-Tron CM3+

Arm® Cortex®-A53 Quad-coreMicro-SD-KartenLinux

Produktbeschreibung

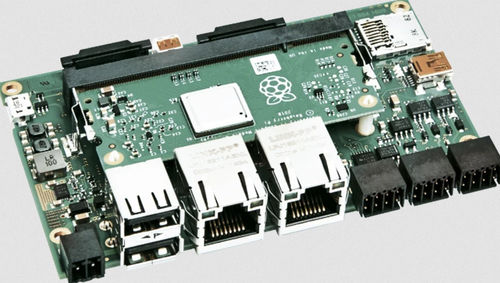

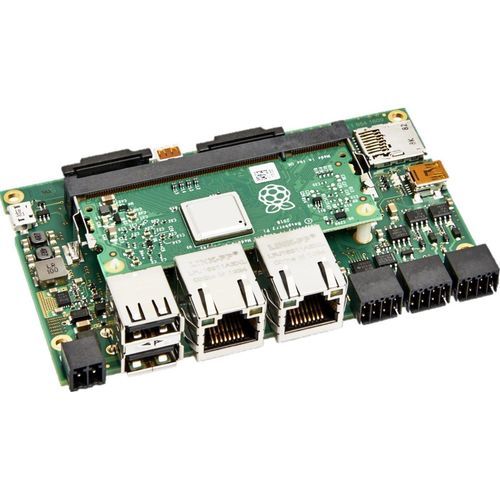

Der BL Pi-Tron CM3+ von Kontron Electronics ist eine industrielle Baseboard-Lösung auf Basis des Raspberry Pi Compute Module CM3+, optimiert für die Integration mit CODESYS (IEC 61131-3). Offene Schnittstellen und moderne Sicherheitsfunktionen ermöglichen sicheren Datenaustausch in IIoT-Umgebungen und sichern die Einsetzbarkeit in Industrie-4.0-Anwendungen. Die Raspberry Pi Community unterstützt Wartung und Softwarepflege.

Leistung & Architektur
Mit einem Broadcom BCM2837B0 (4x ARM® Cortex®-A53 @ 1,2 GHz) ausgestattet, bietet die Platine 1 GB LPDDR2-RAM, optional bis zu 32 GB eMMC, 2 kB FRAM und eine 3D-Video-Engine. Die modulare Architektur erlaubt die Skalierung vom Raspberry Pi-Prototyp zur Serienproduktion und die Einbindung multifunktionaler I/O-Module.

Kommunikationsschnittstellen
Ein umfangreiches Angebot industrieller Schnittstellen ermöglicht den Einsatz als Gateway, Datenlogger oder HMI-Controller. Vorhanden sind Ethernet, USB, mehrere serielle Busse, CAN sowie umfangreiche GPIOs mit Unterstützung für UART, I2C, SPI und PWM. Robuste Signalisierung und isolierte Ein-/Ausgänge gewährleisten zuverlässigen Betrieb in rauer Industrieumgebung.

Einsatzbereiche & Vorteile
Der BL Pi-Tron CM3+ eignet sich für Mensch‑Maschine‑Schnittstellen (HMI), industrielle Kommunikation, M2M‑Anwendungen, Gebäude‑ und Hausautomation, POS‑Terminals, Infotainment und mobile Embedded‑Systeme. Schnelles Prototyping, Open‑Source‑Kompatibilität und CODESYS‑Support verkürzen Entwicklungszeiten und ermöglichen wirtschaftliche Serienlösungen. Kundenspezifische Anpassungen zur Optimierung von Bauraum und Serienkosten sind möglich.

Produkt-Highlights

• Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @ 1,2 GHz
• 1 GB LPDDR2-RAM
• Bis zu 32 GB eMMC (optional)
• FRAM 2 kB (16 kbit)
• Integrierte 3D Video Engine
• CODESYS‑Integration für SPS‑Entwicklung (IEC 61131-3)
• Offene Schnittstellen und moderne Sicherheitsfunktionen für IIoT

Technische Daten
CPU: Broadcom BCM2837B0 — 4x ARM® Cortex®-A53 @ 1,2 GHz, 3D Video Engine
LPDDR2-RAM: 1 GB
eMMC: bis zu 32 GB optional; Lite-Variante 8 GB (Hinweis: eMMC‑Versionen besitzen keinen microSD‑Slot)
SD CARD: Compute Module CM3+ Lite — 1x microSD‑Slot für das Betriebssystem
FRAM: 2 kB
Ethernet: 2x 10/100 Mbit/s
USB: 2x USB 2.0 Host
I/Os: 28x GPIO; bis zu 2x UART, 2x I2C, 2x SPI, 2x PWM, 1x SDIO (4‑bit)
DIO: 4x (24 V / bis zu 800 mA)
Seriell: 1x RS232, 1x RS485
CAN: 1x CAN 2.0B
Display: 1x DSI 2‑lane; 1x Micro‑HDMI 1.3a (bis 1080p @30fps)
Touch: I²C
Kamera: 1x CSI 2‑lane (MIPI)
Stromversorgung: 24 V DC ±20 %
Leistungsaufnahme: 3,4 W … 9,6 W (ohne Peripherie)
Betriebstemperatur: 0 °C … +55 °C (ohne Kondensation)
Betriebssystem: Raspbian Linux (nicht vorinstalliert)
Formfaktor: 105,5 x 67 mm
RTC: auf Baseboard (CR1220)
Debug: 1x Konsole
Erweiterung: Raspberry Pi 40‑poliger GPIO‑Header

Charakteristiken / Spezifikationen technische

• Modell: BL Pi-Tron CM3+
• CPU: Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @1,2 GHz mit 3D Video Engine
• Arbeitsspeicher: 1 GB LPDDR2
• eMMC‑Speicher: bis zu 32 GB optional; Lite 8 GB
• SD‑Support: Compute Module CM3+ Lite mit 1x microSD für OS
• FRAM: 2 kB (16 kbit)
• Einsatzgebiete: HMI, industrielle Kommunikation, M2M, Gebäudeautomation, POS, Infotainment, mobile Systeme
• Softwareumgebung: Unterstützung durch Raspberry Pi Community; kompatibel mit Raspbian
• Entwicklung: optimiert für CODESYS (IEC 61131-3)
• Industrieanbindung: offene Schnittstellen, Sicherheitsfunktionen, robuste Konnektivität
• Mechanik / Thermal: industrielles Design mit integriertem Kühlkonzept und robustem Gehäuse
