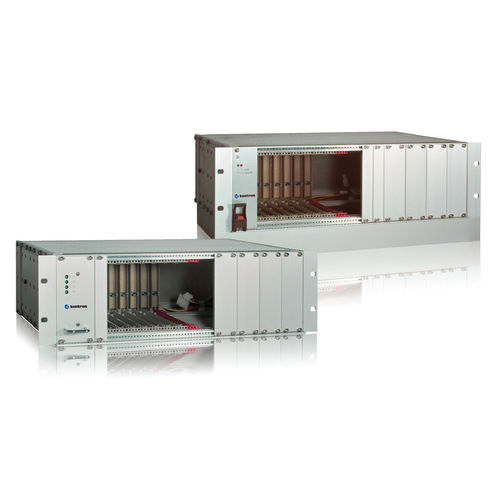

Wandmontierter Chassis CP-ASM3 / CP-ASM4

Rack19"3U

Überblick
Vollständig integrierte und vorgetestete Card‑Cages für 3U CompactPCI‑Karten. CP-ASM3 ist das Basismodell; CP-ASM4 ergänzt ein Lüftereinschub für erzwungene Luftkühlung. Systeme werden mit integriertem Netzteil und Backplane geliefert und sind für raue Industrieumgebungen ausgelegt.

Hauptmerkmale

• Vorkonfigurierte Card‑Cages für 3U CompactPCI
• 19" Einbau in 19"-Rack oder Wandmontage
• Integrierte industrielle Netzteiloptionen (ca. 14 VDC bis 260 VAC Eingangsbereich)
• Backplanes mit 2 bis 8 Slot‑Segmenten konfigurierbar
• EMI‑Schutz und CE‑Konformität
• CP-ASM4-Version enthält Lüftereinschub (erzwungene Belüftung)

Typische Konfigurationen und Optionen

• Varianten integrierter Stromversorgung: mehrere Eingangsbereiche und AC/DC‑Optionen
• Backplane‑Auswahl zur Abdeckung von 2–8 Slot‑Segmenten entsprechend den Systemanforderungen
• Montageoptionen: 19" Rackeinbau oder Wandmontage
• Kühlungsoptionen: mit oder ohne Lüftereinschub (CP-ASM4 enthält Lüftereinschub)
• Projektbezogene Anpassungen für spezifische CompactPCI Card‑Cages möglich

Eigenschaften / Technische Daten

• Formfaktor: 3U CompactPCI Card‑Cage
• Modelle: CP-ASM3 (Basis); CP-ASM4 (Basis + Lüftereinschub)
• Stromversorgung: integriert; industrielle Varianten unterstützen ~14 VDC bis 260 VAC Eingangsbereiche
• Backplane: integriert, 2 bis 8 Slot‑Segmente
• Kühlung: optionale Lüftereinschub (CP-ASM4)
• Konformität: EMI‑geschützt; CE‑konform
• Anwendung: ausgelegt für raue Umgebungen; konfigurierbare Rack‑Größe, Stromversorgung, Backplane und Kühlung
