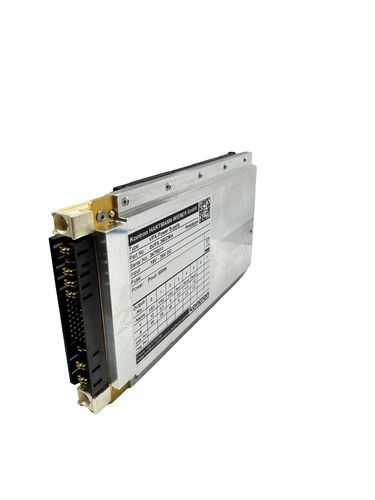

3U-Stromversorgung VPX360 series

DC/DCgesteuertmit mehreren Ausgängen

Produkt-Highlights

• OTS VPX-Netzteil mit Konvektionsloser Konduktionskühlung (VITA 62.0 konform)
• Kompakter Formfaktor 3U x 5HP, passend zum VITA 46.0 Gehäuse
• Unterstützt sowohl 28V DC als auch 48V DC Eingangssysteme
• Hohe Ausgangsleistung und Effizienz durch leistungsfähige Schalttechnologie der nächsten Generation
• I²C (IPMI) und USB Überwachung; MIL-STD-461, MIL-STD-704, MIL-STD-1275 konform

Produktinformation
Die Kontron VPX360 Netzteile sind konduktionsgekühlte COTS-Wandler, entwickelt nach VITA 62.0 und kompatibel mit Standard-VPX-Chassis gemäß VITA 46.0. Die Serie bietet erhöhte Ausgangsleistung und Strom in einem kompakten 3U x 5HP Gehäuse durch moderne Schaltleistungstechnik. Ein neu entwickelter Eingangsfilter mit Booster- und Isolationsstufe ermöglicht den Betrieb an 28V DC- und 48V DC-Systemen. Das VPX360 verfügt über Onboard-Überwachung und Steuerung via I²C (IPMI) und Micro-USB. Alle mechanischen und elektrischen Schnittstellen entsprechen VITA 62.

Technische Daten
Konformität: Entwickelt nach VITA 62 Spezifikation. MIL-STD-461, MIL-STD-704, MIL-STD-1275 Konformität (zu prüfen gemäß VITA 62, Abs. 3.2.1). Ruggedization bis MIL-STD-810 mit Standard-Conformal-Coating.
Leistung & Effizienz: Leistungswandler-Technologie der nächsten Generation. Ausgangsleistung bis zu 600W bei hohem Wirkungsgrad. Breiter Eingangsspannungsbereich: 12 V DC … 68 V DC (nominal 28V und 48V). Schutz gegen Verpolung und Eingangsüberspannung.
Schutzfunktionen: Spannungserfassungs-gesteuerte Über- und Unterspannung, Überstrom- und Übertemperaturschutz.
Management & Steuerung: Mikroprozessor-gesteuert. I²C-Bus-Kommunikation zur Überwachung (Status, Eingang sowie sechs Ausgangsspannungen und Ströme, Temperaturen). Micro-USB für Kommunikation und Firmware-Updates. IPMI-Unterstützung gemäß VITA 46.11.
Design & Komponenten: Keine flüssigen/nassen/Aluminium-Elektrolytkondensatoren.

Varianten

• VPX360 600W — non RoHS — SKU: VPXBL360-DMA21051 — Eingang: 28V DC — Ausgänge: VS1 [+12V] 40A; VS2 [+3.3V] 20A; VS3 [+5V] 40A; VAUX1 [+12V] 1A; VAUX2 [-12V] 1A; VAUX3 [3.3V] 6A
• VPX360DMA1 — RoHS-konform — SKU: VPXBR360-DMA21051 — Eingang: 48V DC — Ausgänge: VS1 [+12V] 40A; VS2 [+3.3V] 20A; VS3 [+5V] 40A; VAUX1 [+12V] 1A; VAUX2 [-12V] 1A; VAUX3 [3.3V] 6A

Technische Spezifikationen

• Formfaktor: 3U x 5HP (passt in VITA 46.0 Gehäuse)
• Kühlung: Konduktionsgekühlt (VITA 62.0 konform)
• Maximale Ausgangsleistung: Bis zu 600W
• Eingangsspannungsbereich: 12 V DC … 68 V DC (nominal 28V und 48V)
• Ausgangsschienen: VS1 +12V — 40A; VS2 +3.3V — 20A; VS3 +5V — 40A; VAUX1 +12V — 1A; VAUX2 -12V — 1A; VAUX3 3.3V — 6A
• Schutz: Überspannung, Unterspannung, Überstrom, Übertemperatur, Verpolung, Eingangsüberspannungsschutz
• Überwachung & Steuerung: Mikroprozessor-gesteuert, I²C (IPMI) Überwachung, Micro-USB für Kommunikation und Firmware-Updates, IPMI gemäß VITA 46.11
• Konformität / Ruggedization: VITA 62, MIL-STD-461, MIL-STD-704, MIL-STD-1275 (zu testen gemäß VITA 62), ruggedisiert nach MIL-STD-810
• Design: Keine flüssigen/nassen/Aluminium-Elektrolytkondensatoren
• Geeignet für: 28V und 48V DC Eingangsplattformen
