Single-Board-Computer / Pico-ITX 2.5"-5BC-ADN-8-N97

2.5"Intel® AtomIntel® Core™

Übersicht

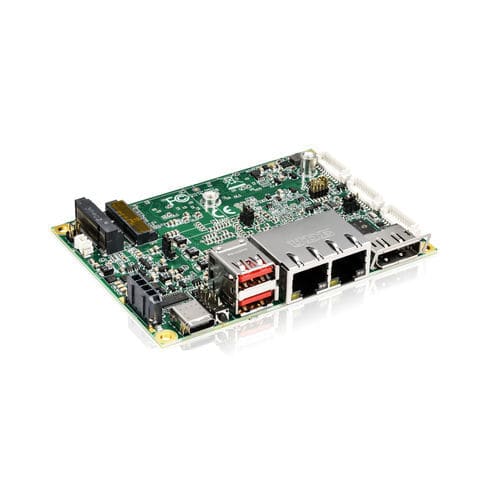

Das 2.5"-SBC-AML/ADN ist ein 2,5" Pico-ITX Single-Board-Computer, entwickelt für ultra-kleine industrielle Edge- und Embedded-Systeme. Es unterstützt Intel® Atom® x7000RE/x7000E Serien, Intel® Core™ i3 N-Series und Intel® N-Series (Alder Lake N) Prozessoren mit Intel® UHD Graphics Gen12 und LPDDR5-Speicher und bietet somit verbesserte Rechen-, Multimedia- und KI-Inferenzfähigkeiten in kleinem Formfaktor.

Höhepunkte

• Verbesserte CPU-/GPU-Leistung und beschleunigte KI-Inferenz
• Nächste LPDDR5-Generation bis 4800 MT/s
• Robustes Design für weite Betriebsbedingungen und schwankende Stromversorgungen
• Hardware-basierte Sicherheitsfunktionen zum Schutz von Daten und für Authentifizierung
• Besondere I/O-Ausstattung: 2x LAN, 1x Standard DP, 1x eDP, 2x COM

Zwillingsprodukte

• 2.5"-SBC-AMV/ADV — geeignet für industrielle Display-Systeme und LVDS-Panel-Projekte
• 2.5"-SBC-AMH/ADH — geeignet für Retail-, Handels- und Audio-Anwendungen

Technische Daten (Tabelle)
Prozessor: [Standard] Intel® Atom® x7211RE (2C, 6M, 1.0/3.2 GHz, 6 W); Intel® Atom® x7433RE (4C, 6M, 1.5/3.4 GHz, 9 W); Intel® Atom® x7835RE (8C, 6M, 1.3/3.6 GHz, 12 W); Intel® Core™ i3-N305 (8C, 6M, 1.8/3.8 GHz, 9←15 W); Intel® N97 (4C, 6M, 2.0/3.6 GHz, 12 W). [Project] Intel® Atom® x7213RE (2C, 6M, 2.0/3.4 GHz, 9 W); Intel® Atom® x7211E (2C, 6M, 1.0/3.2 GHz, 6 W); Intel® Atom® x7213E (2C, 6M, 1.7/3.2 GHz, 10 W); Intel® Atom® x7425E (4C, 6M, 1.5/3.4 GHz, 12 W); Intel® N50 (2C, 6M, 1.0/3.4 GHz, 6 W); Intel® N200 (4C, 6M, 1.0/3.7 GHz, 6 W)
Hauptspeicher: 4 GB / 8 GB / 16 GB LPDDR5 4800 (fest verlötet)
Grafik: Intel® UHD Graphics Gen12
Display: 1x eDP (4096 x 2160 @ 60 Hz); 2x DP (4096 x 2160 @ 60 Hz, 1x Standard DP hinten, 1x DP über USB-C hinten); Unterstützt Triple-Display
Ethernet: Intel® I226-V/IT

Varianten & Beispielkonfigurationen

• 2.5"-SBC-ADN-1-i3-N305 — Intel® Core™ i3-N305, Intel® I226-V LAN, 16 GB LPDDR5, 128 GB eMMC, 2x RS232/422/485, Betriebstemp.: 0 °C ~ 60 °C
• 2.5"-SBC-ADN-8-N97 — Intel® N97, Intel® I226-V LAN, 8 GB LPDDR5, 64 GB eMMC, 2x RS232, Betriebstemp.: 0 °C ~ 60 °C
• 2.5"-SBC-ADN-9-N97 — Intel® N97, 4 GB LPDDR5, 64 GB eMMC, 2x RS232, Betriebstemp.: 0 °C ~ 60 °C
• 2.5"-SBC-ADN-A-N97 — Intel® N97, 8 GB LPDDR5, 128 GB eMMC, 2x RS232, Betriebstemp.: 0 °C ~ 60 °C
• 2.5"-SBC-ADN-B-i3-N305 — Intel® Core™ i3-N305, 8 GB LPDDR5, 128 GB eMMC, 2x RS232, Betriebstemp.: 0 °C ~ 60 °C
• Erweiterte Temperaturvarianten (XT) verfügbar mit Intel® Atom® Prozessoren: Betriebstemp.: -40 °C ~ 85 °C

Downloads verfügbar
Datasheet, User Guide, Installation Guide und Tech Spec Sheet stehen zum Download bereit.
