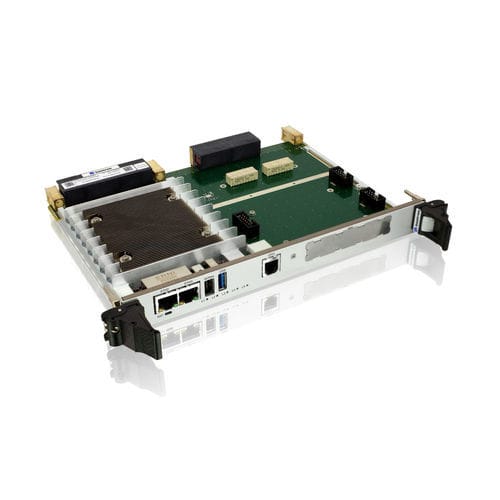

Single-Board-Computer / VPX VX6124

NXP QorIQ™ARMARM® Cortex™ A72 Quad Core

Produktübersicht
Der VX6124 ist ein 6U OpenVPX ARM A72 Rechenknoten auf Basis des NXP QorIQ Layerscape LX2160A SoC. Er wurde für HPEC-Architekturen entwickelt, die breitbandige Datenebenen, digitale Sicherheitsfunktionen und langfristigen Einsatz in rauen Umgebungen benötigen.

Highlights

• 200k+ DMIPS Leistung bei einem SBC-Leistungsbudget von 30 W
• NXP QorIQ Layerscape LX2160A: 16 ARM A72 Kerne @ 2,0 GHz
• Bis zu 32 GB DDR4 mit ECC (typische Konfiguration: 16 GB Dual-Channel)
• 40G BaseKR4 Datenebene und 10G BaseKR Steuer-Ebene
• Unterstützung für Arm TrustZone und Kontron AppProtect zur Plattform-Sicherheit
• Luftgekühlte Ausführung optimiert für Kontron XMC-GPU91 Radeon™ E9171 (ca. +1,2 TFlops)
• XMC-Erweiterung und SOSA-kompatible Testfahrzeug-Optionen

Technische Daten

• Modell: VX6124 — 6U OpenVPX ARM A72 Rechenknoten
• Prozessor: NXP QorIQ Layerscape LX2160A, 16-core, 30 W TDP
• Cache: 8 MB
• Speicher: bis zu 32 GB DDR4 (ECC), typische Bestückung 16 GB Dual-Channel
• Speicher: 32 GB eMMC on-board
• Datenebene: Dual 40/100GBASE-KR4 Ports (40G BaseKR4)
• Erweiterungsebene: x4 PCIe Gen2; Erweiterungssteckplätze: XMC
• Steuerebene: 10GBASE-KR und 1000BASE-T Anschlüsse
• I/O: SATAIII, USB2.0 (dual), USB3.0, RS-232 UART, GPIOs, XMC I/Os
• Backplane-Kompatibilität: SLT6-PAY-4F1Q1H4U1T1S1S1TU2U2T1H-10.6.3-0 und MOD6-PAY-4F1Q1H4U1T1S1S1TU2U2T1H-12.6.3-2
• Kühlung: VITA 47 air-cooled (0/+55°C) und conduction-cooled CC-4 (-40/+85°C)
• Frontpanel: 2x RJ-45 10/100/1000Base-T(X), USB3 Type-A, RS-232 am iX Connector, RJ11 mit GPIOs, Reset-Taster, bicolor LEDs

Anwendungen & Integration

• Hochbandbreiten-Datenverarbeitung und Edge-HPEC-Systeme
• C4ISR, Sensorfusion und Echtzeit-Signalverarbeitung
• 40G Data-Plane-Prototyping und SOSA-kompatible Testumgebungen
• Langfristige Einsätze in rauen Umgebungen mit air- oder conduction-cooled Varianten

Downloads & Support

• Datasheet und User's Guide als Produktdokumente verfügbar. Kontaktieren Sie Kontron für Integration, Anpassung und Informationen zur langfristigen Versorgung.
