Ethernet-Switch-Karte / managed CP6940

24 PortsEthernetNetzwerkschicht 2

Produktübersicht

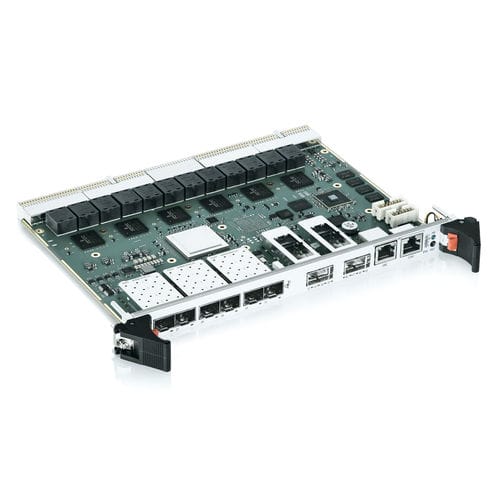

Der CP6940 ist ein vollständig verwalteter 1/10/40 Gigabit Ethernet Switch für 6U CompactPCI® und VME Embedded‑Systeme. Entwickelt für Langzeitprogramme und raue Umgebungen, mit erweitertem Temperaturbereich; vorgesehen für leistungsfähige Multi‑CPU Server in Luftfahrt, Verteidigung und Industrie. Entwicklung und Produktion in Europa durch Kontron.

Kompatibilität & Design
Der CP6940 ist Nachfolger von CP6924 und CP6930 und erfüllt PICMG 2.16 sowie VITA 31.1. Das Design kombiniert Broadcom Single‑Chip Switch‑Technologie mit einem leistungsstarken QorIQ® Mikrocontroller zur Trennung von Datenebene und Management.

Hauptmerkmale

• Voll verwaltetes Layer 2 und Layer 3 Switching (1/10/40 GbE)
• Verschiedene Uplink‑Optionen: QSFP+, SFP+, SFP, RJ45
• 24 erweiterte Fabric‑Links für Backplane/RTM (PICMG2.16 / VITA31.1)
• 4 MByte integrierter Packet‑Buffer mit intelligenter MMU für Multicast‑Bursts
• Hot Swap, IPMI, SNMP, integrierte Tests und Wartungsfunktionen

Leistung & Architektur
Nicht‑blockierende Architektur mit Line‑Rate Weiterleitung für alle Packetgrößen. Dynamische Speicherzuweisung und Burst‑Absorption über MMU optimieren Multicast‑Durchsatz. Separater Management‑CPU verhindert Engpässe und ermöglicht Firmware‑Upgrades und TSN‑Erweiterungen.

Management & Netzwerkfunktionen
Umfassendes Management: SNMP, CLI (Telnet/SSH), In‑Band und Out‑of‑Band Management (Ethernet/RS232), IPMI. Routing & Forwarding: IPv4 (IPv6 optional), OSPF, RIP, VRRP, statisches Routing, VLANs, LAG (802.3ad), QoS (802.1p), Spanning‑Tree Varianten (STP, RSTP, MSTP, PVST, RPVST), BFD, Multicast‑Forwarding und Zeitsynchronisation (802.1AS).

Enthalten / wichtige Elemente

• Unterstützung für QSFP+ (40G oder 4×10G) und SFP+ Multirate Module (1/2.5/5/10G)
• Front‑Uplinks: RJ45 und SFP 1G
• Unterstützung Rear Transition Module: CP-RIO6-923

Technische Daten (Kurz)
Modell: CP6940
Formfaktor: 6U CompactPCI® / VME, 4HP Single‑Slot
Fabric‑Interface: PICMG2.16, VITA31.1
Ports: Optionen 40G (QSFP+) oder 1/10G (SFP+/SFP), 24× 10/100/1000 Base‑T auf Backplane/RTM
Packet‑Buffer: 4 MByte integriert
Leistungsaufnahme: max. 60 W
Abmessungen (H x B): 233.5 mm x 160 mm
Kühlung: Forced Air Cooling
Betriebstemperatur: -40°C bis +70°C (Produkttext: bis +85°C je nach Konfiguration)
MTBF: 138.000 h @ 30°C (MIL‑HDBK‑217 FN2)
RTM‑Support: CP-RIO6-923

Hinweise
Europäisches Design und Produktion. L2‑only Value‑Version für Standardumgebungen verfügbar.

Charakteristika / Spezifikationen

• Modell: CP6940
• Funktion: 1/10/40 GbE Layer 2/3 Switch, vollständig verwaltbar
• Switch‑Technologie: Broadcom Single‑Chip + QorIQ® Mikrocontroller
• Multicast‑optimiert mit intelligenter MMU
• Management: SNMP, CLI, IPMI V1.5, In‑Band/Out‑of‑Band, RS232
• Protokolle: IPv4/IPv6 (optional), OSPF, RIP, VRRP, statisches Routing, VLAN, LAG, QoS, STP‑Varianten, BFD
• Umgebung: VITA 47 Klasse EAC6 V2; -40°C bis +70°C
• Stromaufnahme: max. 60 W
• Kühlung: Forced Air
• Abmessungen: 233.5 mm x 160 mm
• RTM / Erweiterungen: CP-RIO6-923 unterstützt
