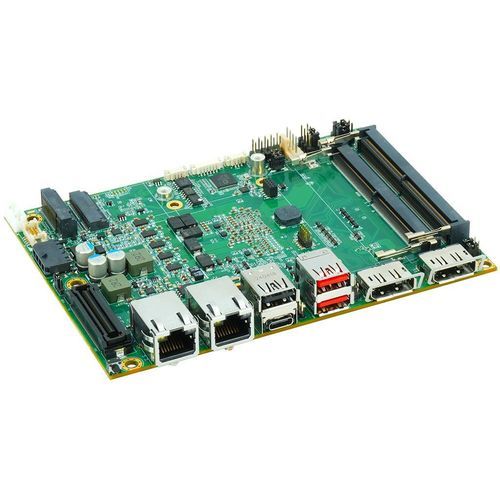

Single-Board-Computer / 3.5" SubCompact 3.5"-SBC-PTL

Intel® Core™ UltraM.2DisplayPort

Produktübersicht
Das 3.5"-SBC-PTL ist ein 3,5-Zoll-Einplatinencomputer, aufgebaut um hybride Intel® Core™ Ultra 300er Prozessoren mit verbessertem iGPU und integriertem NPU. Es bietet On-Device-AI-Beschleunigung, erhöhte Grafikleistung und Effizienz für industrielle Edge-Anwendungen wie Vision, Inferenz, kontinuierliche Überwachung und Predictive Maintenance.

Hauptmerkmale

• Tri-Tier-Core-Architektur zur dynamischen Aufgabenverteilung (P-Cores, E-Cores, LP-E Cores)
• On-Device-AI mit NPU 5 und Intel® Xe3-basierter GPU
• Sichere Echtzeitkommunikation (Time-Sensitive Networking, diskretes TPM 2.0)
• Industrielle Varianten mit großem Eingangsspannungsbereich und erweitertem Temperaturbereich
• Flexible Erweiterung: Board-to-board und board-to-wire Anschlüsse, bis zu PCIe x8

Details
Das Board nutzt Intels Tri-Tier-Konfiguration, um Workloads den jeweils geeigneten Kernen zuzuweisen und so Verbrauch und Leistung in parallelen und durchgehenden Betriebsmodi zu optimieren. Die Xe3-Klasse GPU beschleunigt Vision- und Visualisierungsaufgaben, die NPU 5 ermöglicht effiziente, permanent verfügbare AI-Inferenz am Edge.

Skalierbarkeit & Erweiterung
3.5"-SBC-PTL bietet mehrere Erweiterungsoptionen: drei M.2-Steckplätze für NVMe SSD, Wi‑Fi, Bluetooth oder Mobilfunkmodule; Rear-I/O-Erweiterung über Board-to-board Connector; zusätzliche Grafik/AI-Beschleunigung über Board-to-wire Connector (bis PCIe x8). Der breite Eingangsspannungsbereich erleichtert die Integration in industrielle Stromumgebungen.

Technische Daten
Prozessor-Optionen: Intel® Core™ Ultra X9 388H / X7 358H / Ultra 7 366H / Ultra 7 356H / Ultra 5 336H / Ultra 5 335 / Ultra 5 325
Hauptspeicher: 2x DDR5 6400/7200 SO-DIMM, bis zu 128 GB
Grafik: Intel® Arc™ B390 (X9 & X7 Varianten) oder integrierte Intel® Graphics (andere SKUs)
Display: 1x eDP / LVDS (2-lane, 1920 x 1200 @ 60 Hz) ; 3x DisplayPort (2x Rear DP, 1x DP via USB-C) ; Quad-Display-Unterstützung
Audio CODEC: TSI 92HD91B

Spezifikationen

• Modell: 3.5"-SBC-PTL
• Prozessoren (wählbar): Intel® Core™ Ultra X9 388H, X7 358H, Ultra 7 366H, Ultra 7 356H, Ultra 5 336H, Ultra 5 335, Ultra 5 325
• Hybrid Tri-Tier-Core-Architektur (P-Cores, E-Cores, LP-E Cores)
• Hauptspeicher: 2x DDR5 SO-DIMM, 6400/7200, bis zu 128 GB
• Grafik: Intel® Arc™ B390 (X9 & X7) oder integrierte Intel® Graphics (andere SKUs)
• Display-Ausgänge: 1x eDP/LVDS; 3x DisplayPort (2x Rear DP, 1x DP via USB-C); Quad-Display-Unterstützung
• Audio CODEC: TSI 92HD91B
• Erweiterung: Board-to-board und board-to-wire Connector (bis PCIe x8); 3x M.2 Slots (NVMe SSD, Wi‑Fi, Mobilfunk, etc.)
• Eingangsspannungsbereich: DC 9 V bis 36 V
• Betriebstemperatur: kommerzielle und industrielle Varianten (bis -40 °C bis 85 °C)
• Sicherheit: diskretes TPM 2.0
• Echtzeit-Netzwerk: Unterstützung für Time-Sensitive Networking (TSN)
