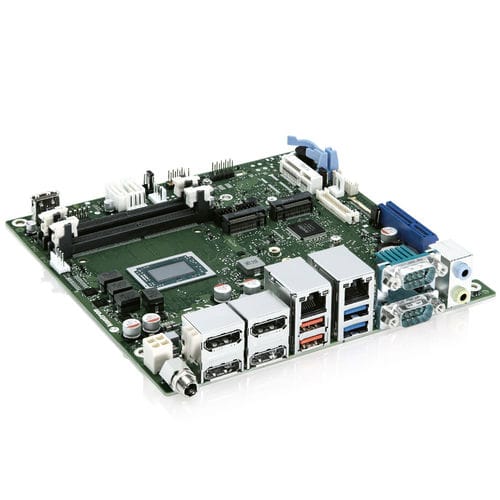

Mini-ITX-Mainboard D3713-V/R mITX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded

Produktübersicht
Das industrielle Mini-ITX-Motherboard D3713-V/R mITX unterstützt AMD Ryzen™ Embedded V1000- und R1000-Prozessoren mit integrierter AMD Radeon™ Vega Graphics. Es ist für grafikintensive Embedded‑ und Industrieanwendungen wie Casino‑Gaming, medizinische Displays, Thin Clients und Industrie‑PCs ausgelegt und kann je nach Prozessorvariante bis zu vier unabhängige 4K‑Displays betreiben.

Wesentliche Merkmale

• Integrierte AMD Radeon™ Vega Graphics (SoC)
• Bis zu 4x DisplayPort V1.4 (inkl. DP++) und 1x eDP V1.4 (4K-Unterstützung)
• Dual‑Channel LVDS (24 Bit) onboard
• Für lüfterlosen Betrieb optimiert
• Unterstützung für M.2 Key‑B, M.2 Key‑M und Mini‑PCI Express®

Vorteile für OEMs

• Breite CPU‑SKU‑Auswahl zur Anpassung von Leistung und Verbrauch
• Langer Produktlebenszyklus und zuverlässiger Wartungssupport
• Umfangreiche I/O‑ und Erweiterungsoptionen für kundenspezifische Lösungen
• Technischer Support und Integrationswerkzeuge für schnellere Markteinführung
• Kosteneffiziente Plattform für Multi‑Display Embedded‑Systeme

Anzeige & Grafik

• Integrierte AMD Radeon™ Vega Graphics im SoC
• Bis zu 4x DP V1.4 (davon 2x DP++ möglich) und 1x eDP V1.4 mit 4K‑Support
• 1x Dual‑Channel 24‑bit LVDS für ältere Panels
• Unterstützte Display‑Kombinationen variieren je nach V‑ und R‑Serie (bis zu vier unabhängige Displays)

Speicher & Erweiterung

• Unterstützt M.2 Key‑B und M.2 Key‑M (NVMe/SATA‑Varianten)
• Mini‑PCI Express®‑Sockel und PCIe‑Lanes für Wireless‑ oder I/O‑Module

Plattform & Prozessoren
Unterstützt die AMD Ryzen™ Embedded V1000‑ und R1000‑Familien mit mehreren SKUs (V1202B, V1605B, V1807B, R1102G, R1305G, R1606G) zur Abdeckung unterschiedlicher CPU/GPU‑Leistungs‑ und TDP‑Anforderungen.

Technische Daten

• Prozessoren: AMD Embedded V1202B; V1605B; V1807B; R1102G; R1305G; R1606G
• Chipsatz: SoC
• Hauptspeicher: 2x DDR4‑3200 SO‑DIMM, bis zu 32 GB
• Grafikcontroller: Integrierte AMD Radeon™ Vega Graphics
• Display‑Schnittstellen: Bis zu 4x DisplayPort 1.4 (inkl. DP++), 1x eDP V1.4 (4K), 1x Dual‑Channel 24‑bit LVDS
• Audio: Realtek ALC256, 5.1‑Kanal HD‑Audio
• Ethernet: 1x Intel® i210LM (GbE), 1x Realtek RTL8111H
• USB: Mehrere USB 3.2 Gen1/Gen2 Ports und Header sowie USB 2.0 Header
• Seriell: 1x RS232/422/485, 3x RS232 (2x via Header)
• GPIO: Verfügbar über Header
• SATA: 2x SATA III (6 GBit/s)
• Erweiterung: 1x M.2 PCIe x2 (Key‑M 2230/2242/2280), 1x M.2 PCIe x4 (Key‑B 2242/2252/2260/2280), 1x Mini‑PCIe (half/full), PCIe x4 Gen3
• Stromversorgung: Externer/interner DC‑In 8–34 V (DC‑Jack / 4‑Pin)
• Eingangsspannung: DC 8 V–34 V (max. 10 A / max. 125 W)
• BIOS: AMI Aptio 5.x (UEFI)
• Watchdog: 2‑stufiger HW‑Watchdog (BIOS/OS)
• RTC: Integriert
• Kühlung: Für lüfterlosen Betrieb ausgelegt; unterstützt 2x PWM‑Lüfter bei Bedarf
• Betriebssysteme: Microsoft Windows 10, Linux 64‑Bit
• Mechanik: Mini‑ITX 170 x 170 mm (6.7" x 6.7")
• Luftfeuchtigkeit: 5%–85%
• Zertifizierungen: CE Klasse B, FCC‑B verifiziert; cTÜVus nach IEC62368‑1
