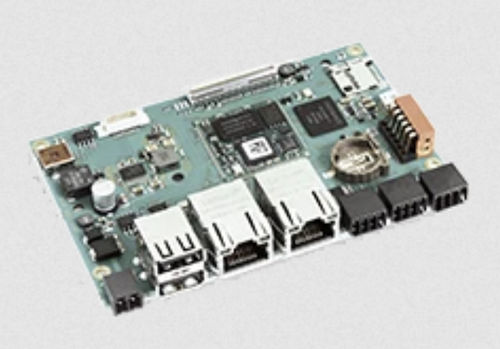

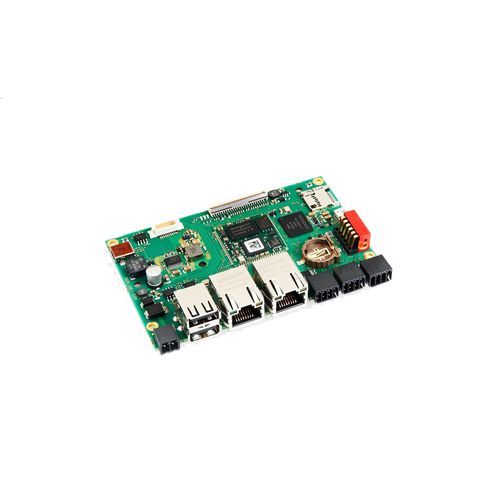

Single-Board-Computer / BTX BL i.MX6ULL/UL

i.MX 6NXP i.MX6Micro-SD-Karten

Produktbeschreibung
Das BL i.MX6ULL/UL von Kontron Electronics ist ein moduläres CPU-Baseboard für industrielle Embedded-Anwendungen. Es wird mit einem vorinstallierten Embedded Linux-Image und einer frei verfügbaren Linux-Toolchain geliefert, was eine schnelle Inbetriebnahme und effiziente Entwicklung ermöglicht. Die Board-Familie bietet mehrere Prozessormodul-Varianten bei konsistentem Hardware-Layout für langfristige Verfügbarkeit.

Leistung & Architektur
Verfügbar mit NXP i.MX6ULL (1x Arm® Cortex®-A7 @800 MHz) oder i.MX6UL (1x Arm® Cortex®-A7 @528 MHz). Standardmäßig: 512 MB DDR3-RAM und 512 MB NAND, eMMC-Optionen von 4 GB bis 64 GB sowie ein microSD-Slot. Das Design vereinfacht die DDR3-Anbindung und unterstützt mehrere Peripheriebusse zur Reduzierung der Entwicklungsaufwände.

Kommunikationsschnittstellen
Das BL i.MX6ULL/UL bietet industrielle I/O- und Display-Unterstützung: RGB-LCD-Interface, I²C- und USB-Touch, Ethernet, USB Host und OTG, serielle Schnittstellen (RS232/RS485), CAN 2.0B, digitale und analoge I/O sowie Erweiterungsstecker zur kundenspezifischen Erweiterung. Dies erleichtert die Integration in unterschiedliche Systemumgebungen.

Einsatzbereiche & Vorteile
Geeignet für IoT-Gateways, Industrie-4.0-Controller, Medizingeräte und Kommunikationstechnik, die kompakte, energieeffiziente Embedded-Controller benötigen. Die modulare Bauweise und skalierbaren Speicheroptionen reduzieren die BOM-Komplexität, verkürzen Entwicklungszyklen und vereinfachen Variantenmanagement. Vorinstalliertes Embedded Linux und die Toolchain ermöglichen flexibles, lizenzfreies Software-Development.

Produkt-Highlights

• NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• NXP i.MX6UL 1x Arm® Cortex®-A7 @528 MHz
• 512 MB RAM, 512 MB NAND, eMMC bis 64 GB, microSD-Karten-Slot
• LCD Interface: RGB, I²C / USB Touch

Technische Daten

• CPU: UL: NXP i.MX6UltraLite 1x Arm® Cortex®-A7 @528 MHz; ULL: NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• DDR3-RAM: 512 MByte (Option: 256 MByte)
• NAND-Flash: 512 MByte (Option: 256 MByte)
• NOR-FLASH: 1 MByte
• eMMC: 4 GByte (Option: 8–64 GByte)
• microSD: 1x micro-SD Slot
• NV Memory: 8 kByte nvSRAM
• Ethernet: 2x 10/100 Mbit/s
• USB: 2x USB 2.0 Host, 1x USB 2.0 OTG
• Serial: 1x RS232, 1x RS485
• CAN: 1x CAN 2.0B
• DIO/AIO: 2x DIO (24 V / bis 800 mA), 2x AIN (0..24 V)
• Display: RGB 24 bit bis 1366 x 768 @60fps
• Touch: I²C und USB
• Power: 24 V DC ±20 %, Linux Betrieb <1.5 W
• Betriebstemperatur: 0 °C … +55 °C
• OS: Embedded Linux (Yocto)
• Formfaktor: 105.5 x 67 mm
• RTC: 5 ppm, gepuffert durch CR1220
• Debug: 1x Console
• Erweiterungsstecker: 2x USB, 1x I²C (Option: SPI statt nvSRAM)
• Audio: 1x Buzzer
• Sicherheitsfunktionen (variieren nach Variante): Secure Boot, RNG/TRNG, AES-128, kryptographische Beschleuniger, sicheres Speichern, Secure Debug, OTP
