Digitales E/A-Modul CP-RIO6-001

RS-232USBGigabit-Ethernet

Übersicht

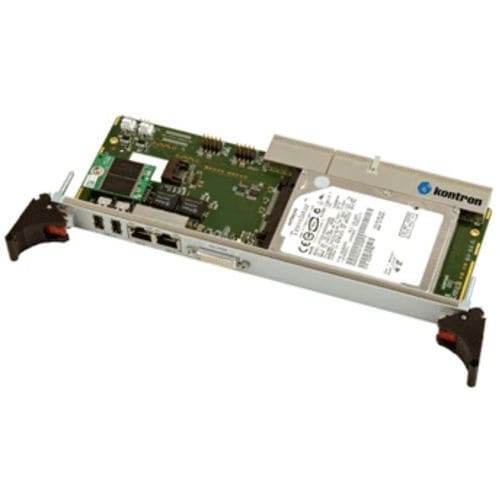

Das CP-RIO6-001 ist ein 4TE (4HP) Rear-I/O-Modul für die CompactPCI-Prozessorboards CP6002, CP6003, CP6004, CP6005 und CP6006. Es entspricht Kontrons proprietärem RTM-Pinout rev 1.11 und stellt rückseitig USB, Ethernet, serielle Schnittstellen, DVI‑D/HDMI-Video, USB-Flash und SATA bereit. In bestimmten Varianten ist ein Steckplatz für eine 2,5" SATA HDD/SSD vorgesehen.

Verfügbare Versionen

• Version 1: HDD-Steckplatz für 2,5" HDD/SSD. Rückpanel: 1x DVI/HDMI, 2x USB, 2x Ethernet.
• Version 2: Ohne HDD-Steckplatz. Rückpanel: 2x DVI/HDMI, 2x USB, 2x Ethernet.
• Version 3: HDD-Steckplatz für 2,5" HDD/SSD. Rückpanel: VGA, 2x USB, 2x Ethernet.

Geplante Variante
Geplant: Rear-Transition-Modul mit Triple-Display-Ausgängen. Rückpanel: VGA + 2x DVI/HDMI, 2x USB, 2x Ethernet. Diese Variante enthält keinen 2,5" HDD/SSD-Steckplatz.

Technische Daten
Maus: n/a
Tastatur: n/a
SATA: 2x SATA-Steckverbinder
Seriell: 1x RS232, 1x RS422 auf Headern
Videoausgang: 1x DVI‑D/HDMI (optional 2x DVI‑D/HDMI oder 1x VGA je nach Version)
USB: Rear-USB-Ports und USB-Flash-Unterstützung
Ethernet: 2x GbE (RJ45) am Rückpanel (versionsabhängig)

Merkmale / Spezifikationen

• Formfaktor: 4TE (4HP) Rear-I/O-Modul für 6U CompactPCI-Prozessorboards (kompatibel mit CP6002–CP6006)
• RTM-Konformität: Kontrons proprietäres RTM-Pinout rev 1.11
• Speicher: optionaler Steckplatz für 2,5" HDD/SSD in ausgewählten Versionen; 2x SATA-Steckverbinder
• Serielle Schnittstellen: 1x RS232 und 1x RS422 über Header
• Videoausgänge: DVI‑D/HDMI Standard; einige Versionen/Optionen bieten duale DVI‑D/HDMI, VGA oder Triple‑Display über geplantes Transition‑Modul
• I/O: USB-Ports und USB‑Flash‑Support, 2x Ethernet‑Ports am Rückpanel (je nach Version)
• Rückpanel-Konfigurationen variieren je Version — siehe Verfügbare Versionen für die genauen Anschlusskombinationen
