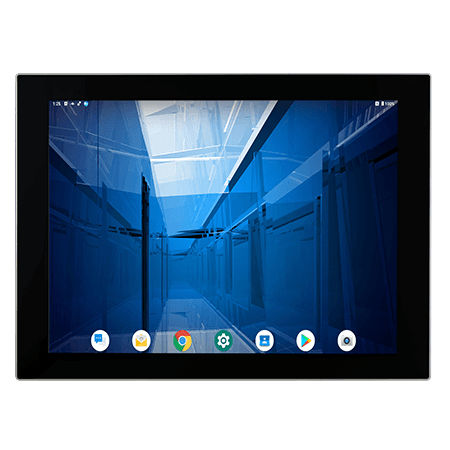

Panel-PC / Multitouchscreen R15IQ3S-PCC3AC-POE

mit Multi-Touch-Screenmit Touchscreenmit kapazitivem PCAP-Touchscreen

Übersicht
Der Winmate R15IQ3S-PCC3AC-POE ist ein 15" S‑Series HMI‑Panel‑PC mit Qualcomm® Snapdragon™ 660 (Octa‑Core 2,2 GHz). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs, bietet er lüfterlose Kühlung, sehr geringen Stromverbrauch, Frontschutz IP65, integrierte RGB‑LED‑Statusleiste sowie optionale Frontkamera und HF‑RFID‑Leser. PoE vereinfacht die Installation durch Kombination von Daten und Strom über ein Kabel.

Wichtige Merkmale

• 15" 1024 x 768 TFT LCD mit projected capacitive Multi‑Touch (PCAP)
• Lüfterloses Design und sehr geringer Energiebedarf
• Power over Ethernet (PoE, PD nach IEEE 802.3at, bis 25 W)
• Optionale 2MP Frontkamera
• Optionaler HF‑RFID‑Leser (13.56 MHz)
• Frontseite mit Schutzklasse IP65
• Integrierte RGB‑LED‑Statusleiste beidseitig
• Schlankes, planflächiges Design für einfache Reinigung und Integration

Produkt‑Highlights
Der P‑Cap‑Touch unterstützt 4‑Punkt‑Multitouch; die Glasabdeckung ist kratzfest. Die programmierbare RGB‑LED‑Leiste zeigt Maschinen‑ oder Prozesszustände aus der Entfernung in vier Farben (Rot, Grün, Blau, Orange) an. PoE reduziert Verkabelungsaufwand und ermöglicht zentrale Energieverwaltung. HF‑RFID/NFC bietet eingeschränkten Zugangsschutz für sicherheitskritische Anlagen.

Zertifizierungen

• CE
• FCC

Technische Spezifikationen

• Display: 15.0 inches, 1024 x 768, 300 nits, Kontrast 2000:1
• Touch / Glas: Projected Capacitive Multi Touch Screen
• Aktive Fläche: 304.1 x 228.1 mm
• Prozessor: Qualcomm® Snapdragon™ 660 (Octa‑Core 2,2 GHz)
• RAM: 3 GB LPDDR4
• Speicher: eMMC onboard 32 GB
• Betriebssystem: Android 9.0
• Konnektivität: LAN PoE (at/af), WLAN/BT optional
• RFID: HF 13.56 MHz (optional)
• I/O: 2 x USB2.0 (Type A), 1 x USB3.0 (Type‑C), 1 x RS232/422/485, 1 x Micro HDMI (optional), 2 x Lautsprecher, 1 x Micro SD
• Abmessungen (B×H×T): 363.4 x 277.86 x 44.5 mm — Ausschnitt: 346.5 x 261 mm
• Gewicht: 3.6 kg
• Montage: Panel mount; VESA mount
• Gehäuse: Metal housing
• Betriebstemperatur: 0 °C bis 50 °C — Lagerung: -20 °C bis 60 °C
• Stoß & Vibration: MIL‑STD‑810G
• IP‑Schutz: Front IP65
• Stromversorgung: 12V DC Terminal Block (Standard), optional 9–36V; Adapter: 12V 50W; PoE PD bis 25 W
• Zubehör (Beispiele): 100–240V AC→DC Adapter, Netzkabel, Terminal Block Adapter, VESA‑Schrauben
