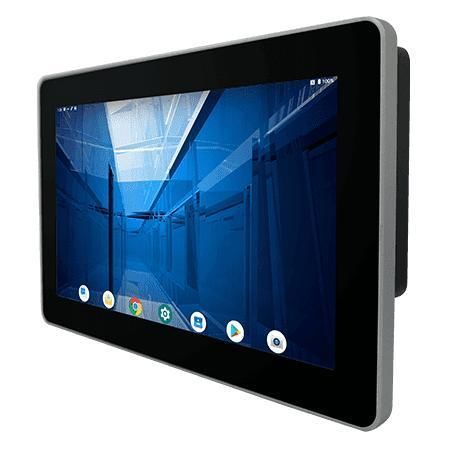

Panel-PC / mit Multi-Touch-Screen W10IM3S-PCH2-POE

mit kapazitivem PCAP-Touchscreen10,1"1280 x 800

Produktübersicht
Der Winmate W10IM3S-PCH2-POE ist ein 10,1-Zoll HMI-Panel-PC der S-Serie mit ARM A53 Quad-Core Prozessor (2,0 GHz). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs, bietet er ein lüfterloses, energiesparendes Design, eine frontseitige IP65-Schutzklasse und Power over Ethernet (PoE). Optionale Module sind eine 2 MP Frontkamera, ein HF-RFID-Leser (13,56 MHz) und drahtlose Schnittstellen. Unterstützte Betriebssysteme: Android (Standard) und optionale Linux-Distributionen.

Hauptmerkmale

• 10,1" 1280 x 800 P-CAP Multi-Touch Display
• Lüfterloses Kühlkonzept und extrem geringer Stromverbrauch
• PoE PD Unterstützung (IEEE 802.3at, bis 25 W)
• Optionale 2 MP Frontkamera und HF-RFID-Leser (13,56 MHz)
• Frontseite mit IP65 Schutz gegen Wasser und Staub
• Unterstützt Android oder Linux

Produktdetails
Display

• Größe: 10,1 inches
• Touch/Glas: Projected Capacitive Multi-Touch (4-Punkt)
• Auflösung: 1280 x 800
• Helligkeit: 350 nits (1000 nits optional)
• Kontrastverhältnis: 800:1
• Blickwinkel: 85/85/85/85
• Aktive Fläche: 216,96 x 135,6 mm

Systemangaben

• Prozessor: ARM A53 (Quad Core 2.0 GHz)
• Arbeitsspeicher: 4 GB LPDDR4
• Speicher: 32 GB eMMC onboard
• Betriebssystem: Android 11 (upgradebar auf Android 13) standardmäßig; optional: Linux Yocto 5.15.47 (QT 5.15) oder Ubuntu Server 22.04
• Optional: WLAN und Bluetooth

Mechanik

• Abmessungen: 264 x 173 x 36 mm
• Ausschnitt (Cut out): 250 x 159 mm
• Gewicht: 1,2 kg
• Montage: Panel-Montage; VESA-Montage
• Gehäuse: Kunststoff-Frontblende mit Metall-Rückseite

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagertemperatur: -20°C bis 60°C
• Stoß / Vibration: MIL-STD-810H konform
• Front-IP-Schutz: IP65

Zertifizierung

• CE
• FCC

IO-Anschlüsse

• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Seriell: 1 x RS232/422/485 (Standard RS232)
• LAN: 1 x Gigabit LAN (10/100/1000 Mbps)
• Video: 1 x Micro HDMI Ausgang (optional)
• Audio: 1 x Lautsprecher
• SD-Karten-Slot: 1 x Micro SD (max. 32 GB)

Zubehör

• 100~240V AC zu DC Adapter
• Netzkabel
• Terminal Block zu 2.5Ø Female Adapterkabel
• Open Wire Kabel mit Terminal Block Connector
• VESA Schrauben

Stromversorgung

• Spannung: 12V DC über Terminal Block (Standard); optional 9~36V
• Adapter: 12V 50W
• PoE: PoE (PD) nach IEEE 802.3at (25 W)

Kamera

• Frontkamera: 2 MP (optional)

Technische Spezifikationen

• Modell: W10IM3S-PCH2-POE
• Display: 10,1" 1280 x 800 P-CAP, 350 nits (1000 nits optional)
• Prozessor: ARM A53 (Quad Core 2.0 GHz)
• Arbeitsspeicher: 4 GB LPDDR4
• Speicher: 32 GB eMMC onboard
• OS: Android 11 standardmäßig (upgradebar auf Android 13); optionale Linux-Varianten
• Netzwerk: 1 x Gigabit LAN; PoE PD IEEE 802.3at (25 W)
• Optionale Module/I/O: Micro HDMI, HF RFID 13.56 MHz, 2 MP Frontkamera, WLAN, Bluetooth
• Frontschutz: IP65
• Abmessungen / Gewicht: 264 x 173 x 36 mm / 1,2 kg
• Montage: Panel / VESA
• Betriebstemp. / Luftfeuchte: 0°C bis 50°C; 10%–90% RH nicht kondensierend
• Stoß / Vibration: MIL-STD-810H konform
• Zertifikate: CE, FCC
