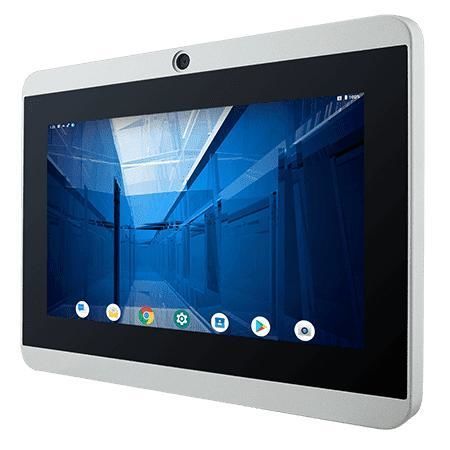

Panel-PC / Multitouchscreen W07IM3S-PCO1-POE

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Kurzbeschreibung
Der W07IM3S-PCO1-POE ist ein 7,0" HMI Panel-PC mit ARM A53 (S-Serie), entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er bietet ein 1024×600 P-CAP-Display, lüfterlose Kühlung, PoE-Unterstützung und eine frontseitige IP65-Abdichtung für industrielle und gewerbliche Anwendungen.

Hauptmerkmale

• 7,0" 1024×600 Projected Capacitive Multi-Touch (4-Punkt)
• Lüfterloses Design für geräuscharmen Betrieb und geringeren Wartungsaufwand
• Power over Ethernet (PD gemäß IEEE 802.3at, 25 W)
• Optionale 2 MP Frontkamera und optionaler HF-RFID-Leser (13,56 MHz)
• Frontseitig IP65 gegen Staub und Spritzwasser abgedichtet
• Unterstützt Android (Standard) oder optionale Linux-Distributionen

Überblick / Vorteile
PoE kombiniert Daten und Energie in einem Kabel, vereinfacht die Installation und reduziert Verkabelungsaufwand – vorteilhaft für Zutrittskontrolle, Raumreservierungs-Terminals und verteilte HMI-Systeme. Die S-Serie hat ein schlankeres Profil als herkömmliche Panel-PCs und eine ebene Glasfront, die leicht zu reinigen ist. Die P-CAP-Glasabdeckung ist kratzfest und unterstützt Multi-Touch für zuverlässige Bedienung. Die frontseitige IP65-Abdichtung schützt vor Staub und Spritzwasser in anspruchsvollen Umgebungen.

Zertifizierungen

• CE
• FCC

Anwendungen
Maschinensteuerung, Fabrikautomation, Bediener-HMI, Zutrittskontroll-Panels, Raumreservierungs-/Informations-Terminals und kompakte industrielle/gewerbliche HMI-Installationen, die PoE und frontseitigen IP65-Schutz benötigen.

Technische Spezifikationen

• Display — Größe: 7,0 inches; Auflösung: 1024×600; Touch/Glas: Projected Capacitive Multi-Touch; Helligkeit: 1000 nits; Kontrast: 700:1; Blickwinkel: 75/75/75/70; Aktive Fläche: 153,6 × 90 mm
• System — Prozessor: ARM A53 (Quad Core 2.0 GHz); Arbeitsspeicher: 4 GB LPDDR4; Speicher: 32 GB eMMC onboard; OS: Android 11 (Standard, upgradebar auf Android 13); optional Linux Yocto 5.15.47 mit Qt 5.15; optional Ubuntu Server 22.04
• Konnektivität — WLAN: optional; Bluetooth: optional; LAN: 1 × 10/100/1000 Mbps
• Optional — HF RFID Reader 13.56 MHz; Frontkamera 2 MP
• Mechanik — Abmessungen: 189,4 × 145,4 × 40 mm; Ausschnitt (Cut out): 175,5 × 131,5 mm; Gewicht: 1,0 kg; Montage: Panel mount & VESA mount; Gehäuse: Metall
• Kühlung — Lüfterloses Design
• Umgebung — Betriebsfeuchte: 10%–90% RH, non-condensing; Betriebstemperatur: 0°C bis 50°C; Lagertemperatur: -20°C bis 60°C; Shock/Vibration: MIL-STD-810H
• IP-Schutz — Front: IP65
• I/O-Ports — USB: 2 × USB 2.0 Type A; 1 × Micro USB 2.0 OTG; Seriell: 1 × RS232/422/485 (Default RS232); Video: 1 × Micro HDMI (optional); Audio: 1 × Lautsprecher; SD: Micro SD (max. 32 GB)
• Stromversorgung — Nennspannung: 12 V DC (Terminal Block); Adapter: 12 V 50 W; PoE (PD): IEEE 802.3at (25 W)
• Zubehör — 100–240 V AC→DC Adapter; Netzkabel; Terminal Block→2.5Ø Female Adapterkabel; Open Wire Kabel mit Terminal Block Connector; VESA Schrauben
