Panel-PC / Multitouchscreen W10MG3S-PCH2AC-POE

mit Touchscreenmit kapazitivem PCAP-Touchscreen10,1"

Produktübersicht

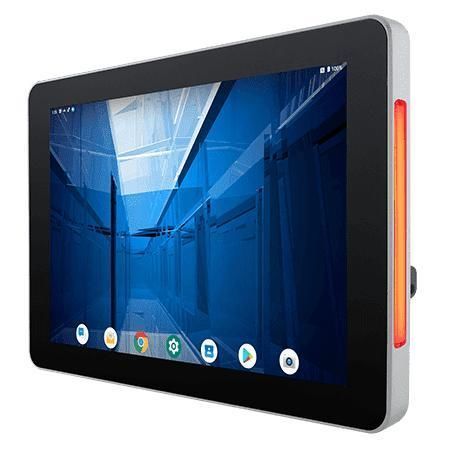

Winmate W10MG3S-PCH2AC-POE ist ein 10,1-Zoll HMI Panel-PC der S‑Serie, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMI. Er kombiniert ein 10,1" 1280×800 P‑CAP Multitouch‑Display, einen ARM A78+A55 Octa‑Core Prozessor, lüfterloses Design und Front IP65 Schutz.

Produktzusammenfassung
Die S‑Serie bietet 4‑Punkt P‑CAP Multitouch‑Interaktion, eine integrierte RGB‑LED‑Statusleiste, PoE (PD) Unterstützung sowie modulare Optionen wie eine 2 MP Frontkamera und optionalen HF‑RFID‑Leser. Typische Einsatzzwecke: Raumbuchung, Zugangskontrolle, Rauminfo und industrielle HMI‑Anwendungen mit Anforderungen an leisen, energieeffizienten und zuverlässigen Betrieb.

Hauptmerkmale

• 10,1" 1280×800 mit Projected Capacitive Multi‑Touch (P‑CAP)

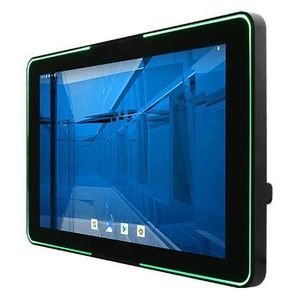

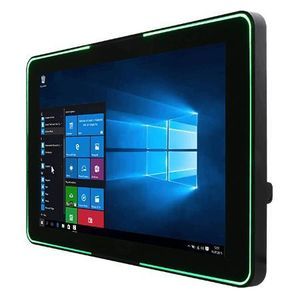

• Integrierte RGB‑LED‑Lightbar (programmierbar, beide Seiten)
• Power over Ethernet Unterstützung (PD: IEEE 802.3at, 25 W)
• Optionale 2 MP Frontkamera
• Optionaler HF‑RFID‑Leser (13,56 MHz)
• Front IP65 Schutz gegen Wasser und Staub
• Lüfterloses Kühlsystem für geräuscharmen Betrieb

Produkt‑Highlights
Das lüfterlose Kühlkonzept verwendet Kühlkörper und Vapor‑Chambers, um einen geräuscharmen und zuverlässigen Betrieb in Industrieumgebungen zu gewährleisten. Die integrierte RGB‑Lightbar liefert programmierbare Statusanzeigen. PoE ermöglicht Daten‑ und Stromversorgung über ein einzelnes Ethernet‑Kabel zur vereinfachten Installation. Optionale WLAN/BT und HF‑RFID/NFC erweitern die Konnektivität.

Zertifizierungen
CE, FCC.

Technische Daten

• Display: 10,1 inches, 1280×800, Helligkeit 350 nits, Kontrast 800:1, aktive Fläche 216.96×135.6 mm
• Touch / Glas: Projected Capacitive Multi Touch Screen
• Prozessor: ARM 2×A78 2.0 GHz + 4×A55 2.0 GHz
• Speicher: 4 GB LPDDR4
• Speicher (Flash): 32 GB onboard
• Betriebssystem: Android 13 (Standard); optional Linux Yocto 5.15.47 mit Qt 5.15; optional Ubuntu 22.04
• Drahtlos: Optionales WLAN, Bluetooth
• RFID: Optional HF 13,56 MHz Leser
• Abmessungen: 264×173×36 mm; Ausschnitt: 250×159 mm; Gewicht: 1,2 kg
• Montage: Panel mount; VESA mount
• Gehäuse: Metal housing; Kühlung: Fanless
• Umgebung: Betr. Luftfeuchte 10%–90% RH nicht kondensierend; Betr. Temperatur 0°C–50°C; Lagerung ‑20°C–60°C
• Stoß & Vibration: MIL‑STD‑810H Methods 516.8 & 514.8
• IP‑Schutz: Front IP65
• IO‑Ports: 2×USB 2.0 Typ A; 1×USB 2.0 Typ C (OTG); 1×RS232/422/485 (Default RS232); 1×LAN 10/100/1000 Mbps; Micro HDMI (optional); 1×Lautsprecher; 1×Micro SD Slot
• Stromversorgung: Standard 12 V DC über Terminal Block; optional 9–36 V; Adapter 12 V 50 W; Zubehör: 100–240 V AC‑DC Adapter, Netzkabel
• PoE: PD IEEE 802.3at (25 W)
