Panel-PC / mit kapazitivem PCAP-Touchscreen W10IP3S-PCH2AC-POE

mit TouchscreenMultitouchscreen10,1"

Produktübersicht

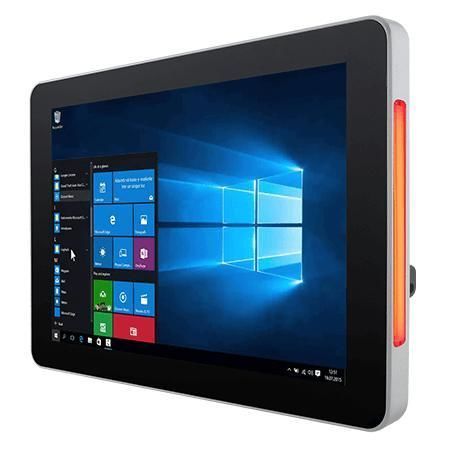

Der Winmate W10IP3S-PCH2AC-POE ist ein 10,1-Zoll S‑Series HMI-Panel-PC mit Intel Pentium N4200, ausgelegt für Maschinensteuerung, Fabrikautomation und Bediener‑HMI. Er bietet ein 1280×800 PCAP-Multitouch-Display, lüfterloses Design, Dual-Ethernet mit PoE-Unterstützung, RGB-LED-Lichtleisten und eine Front mit Schutzart IP65.

Hauptmerkmale

• 10,1-Zoll 1280×800 PCAP Multitouch (4-Punkt)
• Intel Pentium N4200 (Apollo Lake)
• Lüfterloses Kühlsystem, geringer Energieverbrauch
• Dual Ethernet (ein Port PoE PD, IEEE 802.3at, 25 W)
• Integrierte RGB-LED-Statusleisten auf beiden Seiten
• Frontseite IP65
• Optionale 2 MP Frontkamera und HF-RFID Leser (13,56 MHz)
• Wandmontage standardmäßig; VESA-/Desk-Ständer optional

Power over Ethernet (PoE)
Unterstützt PoE PD (IEEE 802.3at, 25 W) zur Übertragung von Daten und Strom über ein einziges Kabel. Dies vereinfacht die Installation und ermöglicht zentrale Energieverwaltung für Zutrittskontrolle und industrielle Automatisierung.

Design
Als Teil der S‑Series zeichnet sich das Gerät durch ein schlankes, flaches Frontdesign aus, das Reinigung und Integration in moderne Bedienfelder erleichtert.

P-Cap Touch
Kratzfestes Glas schützt das Display und erlaubt zuverlässige 4‑Punkt-Projektiv‑Kapazitive Mehrfachtouch‑Eingabe per Finger.

LED-Lichtleisten und HF RFID/NFC
Programmierbare RGB-LED-Seitenleisten zeigen Maschinen‑ oder Prozesszustände visuell an. Optionale HF RFID/NFC (13,56 MHz) ermöglicht eingeschränkte Zugangskontrollen und Identifikation.

Front IP65
Die Front ist IP65-geschützt gegen Staub und Spritzwasser, geeignet für anspruchsvolle Industrieumgebungen.

Zertifizierungen

• Front IP65
• CE
• FCC

Technische Daten

• Display
  • Größe: 10,1 Zoll
  • Touch / Glas: Projected capacitive multi-touch (P-CAP), 4-Punkt
  • Auflösung: 1280 × 800
  • Helligkeit: 350 nits (1000 nits optional)
  • Kontrast: 800:1
  • Active Area: 216.96 × 135.6 mm
• System
  • Prozessor: Intel Pentium N4200 1.1 GHz (bis zu 2.5 GHz)
  • Speicher: 1 × SO-DIMM DDR3L 1600 MHz, 4 GB Standard; 8 GB optional
  • Speicher: M.2 2242 SSD 128 GB Standard; 256/512 GB, 1 TB optional (SATA III)
  • Ethernet-Controller: 2 × Intel (bis zu 2,5 Gbit/s)
  • Sicherheit: TPM 2.0
• Mechanik
  • Abmessungen: 263.48 × 172 × 35.7 mm
  • Ausschnitt: 250 × 159 mm
  • Gewicht: ~1.2 kg
  • Gehäuse: Metall, lüfterloses Design
• Umgebung
  • Betriebsfeuchte: 10%–90% RH, nicht kondensierend
  • Betriebstemperatur: 0 °C bis 50 °C
  • Lagerung: -10 °C bis 60 °C
• IO-Ports
  • USB: 2 × USB 3.2 Gen2x1 Type-A
  • Serial: 1 × RS232/422/485 (Standard RS232)
  • LAN: 2 × 2.5 Giga LAN RJ45 (ein Port PoE PD-fähig)
  • Video: HDMI 1.4 (optional)
  • Audio: 1 × Lautsprecher
  • Erweiterung: M.2 2242 B-key (SATA SSD), M.2 2230 E-key (Wi‑Fi)
  • Strom: 1 × 12 V DC, 3‑Pin Terminal Block
• Stromversorgung
  • Spannung: 12 V DC (9–36 V optional)
  • Adapter: 12 V 50 W
  • PoE: PoE PD nach IEEE 802.3at (25 W)
• Zubehör
  • Beigefügt: 100–240 V AC/DC Adapter, Netzkabel, Terminal-Block Adapterkabel, Open-Wire Kabel mit Terminal-Block, VESA-Schrauben, Treiber-CD & Handbuch
  • Optional: VESA Desk Stand, Front Side Wall Mount Kit, Glass Wall Mount Kits, VESA Bracket Kit
