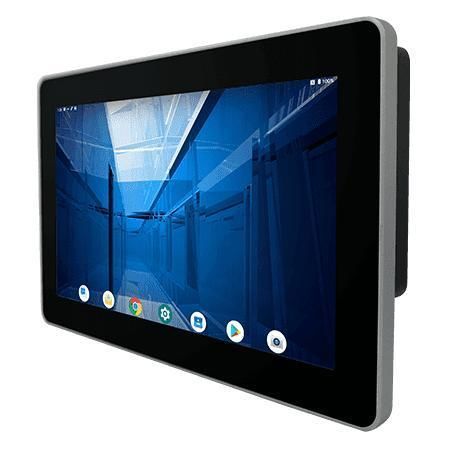

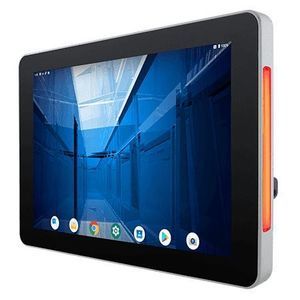

Panel-PC / mit Multi-Touch-Screen W10MG3S-PCH2-POE

mit Touchscreenmit kapazitivem PCAP-Touchscreen10,1"

Produktübersicht
Der Winmate W10MG3S-PCH2-POE ist ein 10,1-Zoll HMI-Panel-PC der S-Series mit ARM-Prozessor (2 x A78 + 4 x A55). Er ist für Maschinensteuerung, Fabrikautomation und Bedieneroberflächen konzipiert und bietet PoE-Integration, Front-IP65-Schutz und einen kompakten Einbau. Android 13 ist das Standard-OS; Linux Yocto und Ubuntu 22.04 sind optional.

Hauptmerkmale

• 10,1" Display 1280 x 800, Projected Capacitive Multi-Touch (P-CAP)
• Unterstützt Power over Ethernet (PoE) (PD gemäß IEEE 802.3at, 25 W)
• Optionale 2 MP Frontkamera
• Optionaler HF-RFID-Leser (13.56 MHz)
• Frontseite mit IP65-Schutz
• Lüfterloses Design für geräuscharmen, energiearmen Betrieb

Produkt-Highlights und Einsatzbereiche

• P-CAP-Touchscreen bietet reaktionsschnelle 4-Punkt-Multitouch-Eingabe, geeignet für industrielle HMIs und Bedienpanels.
• Das lüfterlose Thermalkonzept mit Kühlkörpern und Vapor Chamber sorgt für stabile Betriebsbedingungen im Dauerbetrieb.
• Front-IP65 schützt gegen Spritzwasser und Staub auf der Bedienerseite für zuverlässigen Einsatz vor Ort.
• PoE vereinfacht die Installation, indem Strom und Daten über ein einziges Ethernet-Kabel übertragen werden – ideal für entfernte oder platzbeschränkte Installationen.

Technische Daten / Spezifikationen

• Display - Größe: 10.1 inches
• Display - Touch / Glas: Projected Capacitive Multi Touch Screen
• Display - Auflösung: 1280 x 800
• Display - Helligkeit: 350 nits
• Display - Kontrastverhältnis: 800:1
• Display - Blickwinkel: 85/85/85/85
• Display - Aktive Fläche: 216.96 x 135.6 mm
• System - Prozessor: ARM 2 x A78 2.0 GHz + 4 x A55 2.0 GHz
• System - Arbeitsspeicher: 4 GB LPDDR4
• System - Speicher: Onboard 32 GB
• System - Betriebssystem: Android 13 (Standard); Linux Yocto 5.15.47 mit Qt 5.15 (optional); Ubuntu 22.04 (optional)
• System - WLAN / Bluetooth: Support (optional)
• System - RFID: HF RFID Reader 13.56 MHz (optional)
• Mechanik - Abmessungen: 264 x 173 x 36 mm
• Mechanik - Ausschnitt (Cut out): 250 x 159 mm
• Mechanik - Gewicht: 1.2 kg
• Mechanik - Montage: Panel mount; VESA mount
• Mechanik - Gehäuse: Kunststoff-Frontblende mit Metall-Rückgehäuse
• Mechanik - Kühlsystem: Fanless Design
• Umgebung - Betriebliche Luftfeuchte: 10% bis 90% RH, nicht kondensierend
• Umgebung - Betriebstemperatur: 0°C bis 50°C
• Umgebung - Lagertemperatur: -20°C bis 60°C
• Umgebung - Stoßfestigkeit: MIL-STD-810H Method 516.8 Procedure I
• Umgebung - Vibrationsfestigkeit: MIL-STD-810H Method 514.8 Procedure I
• Umgebung - IP-Bewertung: Front IP65
• Zertifizierungen: CE, FCC
• IO-Ports - USB: 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• IO-Ports - Seriell: 1 x RS232/422/485 (Default RS232)
• IO-Ports - LAN: 1 x LAN 10/100/1000 Mbps
• IO-Ports - Video: 1 x Micro HDMI output (optional)
• IO-Ports - Audio: 1 x Speaker
• IO-Ports - SD-Karten-Slot: 1 x Micro SD card slot
• Zubehör: 100~240V AC to DC Adapter; Power Cord; Terminal Block to 2.5Ø Female Adapter Cable; Open Wire Cable with terminal block connector; VESA screws
• Stromversorgung - Nennspannung: 12V DC mit Terminal Block (Standard); 9~36V optional
• Stromversorgung - Adapter: 12V 50W
• Stromversorgung - PoE: PoE (PD) entspricht IEEE 802.3at (25 W)
• Kamera - Frontkamera: 2 MP (optional)
