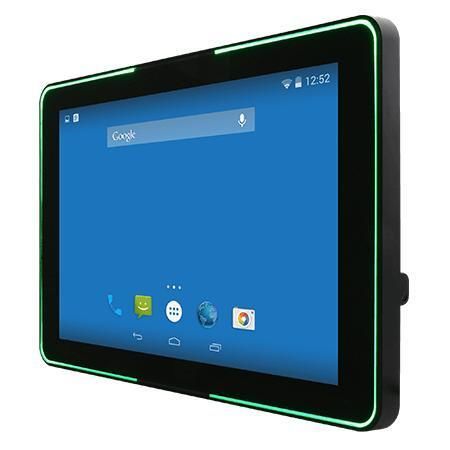

Panel-PC / mit kapazitivem PCAP-Touchscreen W10FA3S-PCH2LB

mit Multi-Touch-Screenmit Touchscreen10,1"

Übersicht
Der W10FA3S-PCH2LB ist ein 10,1-Zoll HMI Panel-PC der NXP i.MX6 S‑Serie für Maschinensteuerung, Fabrikautomation und Bediener‑HMI. Er bietet eine lüfterlose, energiesparende Plattform mit langer Verfügbarkeit und Optionen für PoE, HF‑RFID und drahtlose Erweiterung, ausgelegt für Industrieeinkäufer, OEMs und Systemintegratoren.

Hauptmerkmale

• 10,1 Zoll 1280 x 800 mit Projected Capacitive Multi‑Touch (PCAP)
• NXP i.MX6 Dual‑Core 1,0 GHz (optional Quad‑Core)
• Lüfterloses Kühlsystem und sehr geringer Stromverbrauch
• Unterstützt Power over Ethernet (PoE PD, IEEE 802.3at, 25 W)
• Umlaufende RGB LED‑Statusleiste (programmierbar)
• Optionaler HF‑RFID‑Leser (13,56 MHz)
• Frontseite nach IP65 geschützt

Produktmerkmale und Beschreibungen

• Power over Ethernet — Daten und Strom über ein Kabel vereinfachen die Installation und ermöglichen zentrale Energieverwaltung in Zutritts‑ und Automatisierungsanwendungen.
• Schlankes, flaches Design — Geringe Einbautiefe und flache Glasoberfläche erleichtern die Reinigung und passen in moderne Innenräume und Rauminformationssysteme.
• P‑Cap Touch — Glasabdeckung mit 4‑Punkt‑Multitouch für präzise Fingersteuerung und erhöhte Robustheit.
• LED‑Lichtleiste & HF RFID/NFC — Programmierbare RGB‑Leiste zur Fernanzeige des Status; optionaler HF‑RFID‑Leser für eingeschränkte Zugangskontrolle und Personalidentifikation.
• Front IP65 — Frontseitig gegen Staub und Wasserspritzer geschützt, geeignet für industrielle und öffentlich zugängliche Installationen.

Zertifizierungen

• CE
• FCC

Technische Daten

• Display: 10,1 inches; Projected Capacitive Multi Touch; 1280 x 800; 350 nits (1000 nits optional); Kontrast 800:1; aktive Fläche 216.96 x 135.6 mm
• System: Prozessor NXP i.MX6 Dual‑Core 1,0 GHz (optionale Quad‑Core Varianten); Arbeitsspeicher 1 GB (Standard) / 2 GB (Option); Speicher eMMC 16 GB (Standard) / 32 GB (Option); optionale OS: Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5; WLAN/BT optional; HF‑RFID 13.56 MHz optional
• Mechanik: Abmessungen 265 x 173 x 38 mm; Ausschnitt 250 x 159 mm; Gewicht 1,2 kg; Metallgehäuse; Wandmontage Standard, VESA optional; lüfterlos
• Umgebung: Betriebsfeuchte 10%–90% RH nicht kondensierend; Betriebstemperatur 0°C–50°C; Lagerung -10°C–60°C
• IO‑Anschlüsse: 1 x Mini USB Konsole; 1 x USB OTG; 1 x USB 2.0 Typ‑A; 1 x RS232/422/485 (Standard RS232); 1 x RJ45 mit PoE (PD, IEEE 802.3at); 1 x Micro HDMI (optional); 1 x Lautsprecher; 1 x Micro SD; 1 x mPCIe Slot; 1 x CANBUS D‑sub9; 1 x 12V DC 2‑Pin Terminal Block
• Lieferumfang: 100~240V AC→DC Adapter, Netzkabel, Terminal Block Adapterkabel, VESA‑Schrauben, Treiber‑CD & Handbuch
• Optionale Zubehörteile: VESA Tischständer, Frontseitiges Wandmontage‑Kit, Glass Wall Mount Kits, verschiedene VESA Halterungs‑Kits
• Stromversorgung: 12V DC (Adapter 12V 50W); PoE PD nach IEEE 802.3at (bis zu 25 W)
