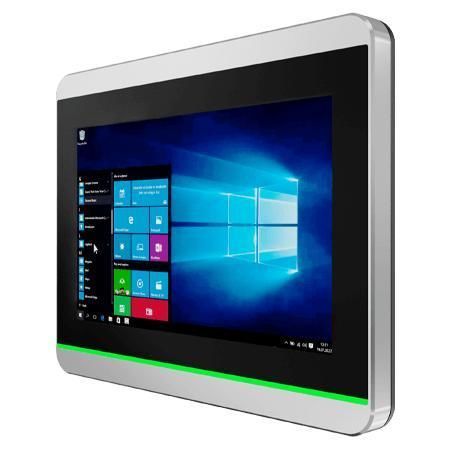

Panel-PC / Multitouchscreen W07IP3S-PCO1AC-POE

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Übersicht
Der Winmate W07IP3S-PCO1AC-POE ist ein 7.0-Zoll S-Series HMI-Panel-PC für Maschinensteuerung, Fabrikautomation und Bedieneroberflächen. Ausgestattet mit Intel® Pentium® N4200, lüfterlosem Design, hellen PCAP-Display und optionalen PoE- und I/O-Modulen (Kamera, HF-RFID). Die Front bietet IP65-Schutz gegen Staub und Spritzwasser.

Hauptmerkmale

• 7.0-Zoll 1024 x 600 Projected Capacitive (PCAP) Multitouch-Display, 1000 nits
• Intel® Pentium® N4200 (Apollo Lake)
• Lüfterloses Design und geringer Stromverbrauch
• Dual Ethernet (2 x Intel® Controller, 2.5 GbE), ein Port optional PoE PD (IEEE 802.3at, 25 W)
• Eingebaute RGB-LED-Statusleiste (beidseitig)
• Front IP65
• Optionale 2 MP Frontkamera und HF-RFID-Leser 13.56 MHz
• TPM 2.0 Unterstützung
• Optionale OS: Windows 10 IoT Enterprise oder Linux

Highlights & Einsatzbereiche

• PoE ermöglicht Daten und Strom über ein Kabel, reduziert Verkabelungsaufwand für Kioske, Zugangskontrolle und Remote-HMIs
• Schlankes True-Flat-Design für einfache Reinigung in Industrie- und öffentlichen Bereichen
• PCAP Glasabdeckung bietet Kratzfestigkeit und 4-Punkt-Multitouch
• RGB-Lichtleiste und HF RFID für Statusanzeige und eingeschränkte Zugangskontrolle

Zertifizierungen

• Front IP65
• CE
• FCC

Technische Daten

• Modell: W07IP3S-PCO1AC-POE
• Marke: Winmate
• Prozessor: Intel® Pentium® N4200 1.1 GHz (Burst bis 2.5 GHz)
• Speicher: 4 GB DDR3L (Standard); 8 GB optional
• Speicher (SSD): 128 GB SSD Standard; Optionen 256 GB / 512 GB / 1 TB (M.2 2242 SATA)
• Ethernet: 2 x Intel® Ethernet Controller (2 x 2.5 GbE RJ45)
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise (64-bit) optional; Linux Ubuntu optional
• WLAN / BT: optional via M.2 2230 E-Key
• RFID: HF 13.56 MHz (optional)
• Display: 7.0" PCAP Multi-Touch; Auflösung 1024 x 600; Helligkeit 1000 nits; Kontrast 700:1; Blickwinkel 75/75/75/70; Aktive Fläche 153.6 x 90 mm
• Abmessungen: 189.4 x 145.4 x 39.8 mm; Ausschnitt 175.5 x 131.5 mm
• Gewicht: ca. 1.0 kg
• Montage: Wandmontage Standard; VESA optional
• Gehäuse: metal housing
• Betriebsfeuchte: 10%–90% RH non-condensing
• Betriebstemperatur: 0 °C bis 50 °C
• Lagerungstemperatur: -10 °C bis 60 °C (teilweise -20 °C bis 60 °C angegeben)
• IP-Schutz: Front IP65 (Gehäuse IP22)
• Zertifizierungen: CE, FCC
• I/O-Ports: 2 x USB 3.2 Gen2x1 Type-A; 1 x RS232/422/485 (Default RS232); 2 x LAN (ein Port PoE PD optional); 1 x HDMI 1.4 optional; 1 x Speaker
• Erweiterung: 1 x M.2 2242 B-key (SATA SSD); 1 x M.2 2230 E-key (Wi‑Fi)
• Stromversorgung: 1 x 12 V DC 3-Pin Terminal Block (Adapter 12 V 50 W inkl.); optional 9–36 V
• PoE: PoE PD IEEE 802.3at (25 W)
• Zubehör: AC 100–240 V → DC Adapter, Netzkabel, Terminal-Block-Adapterkabel, Open-Wire-Kabel mit Terminal-Block, VESA-Schrauben, Treiber-CD & Handbuch
• Optionale Zubehörteile: VESA Desk Stand, Front Side Wall Mount Kit, VESA Bracket Mounting Kit
