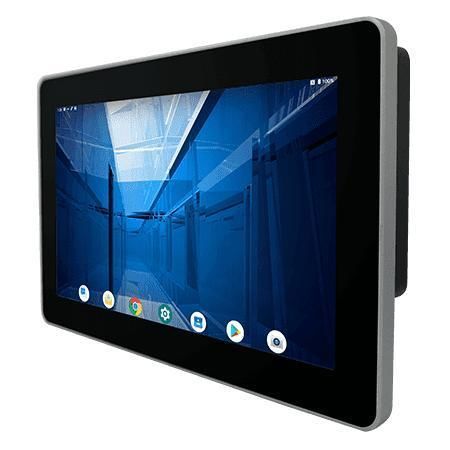

Panel-PC / mit kapazitivem PCAP-Touchscreen W10IM3S-PCH2-POE

mit TouchscreenMultitouchscreen10,1"

Übersicht
Der Winmate W10IM3S-PCH2-POE ist ein 10,1-Zoll HMI-Panel-PC der ARM A53 S-Serie, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Das Gerät bietet ein 10,1" Display mit 1280 x 800 Pixeln und projiziert-kapazitivem Multitouch (P-CAP), ein lüfterloses Kühlsystem mit sehr geringem Stromverbrauch sowie Power-over-Ethernet (PoE)-Unterstützung. Optional sind eine 2 MP Frontkamera und ein HF-RFID-Leser verfügbar. Das robuste Design mit IP65-abdichtung an der Frontseite macht das Produkt geeignet für industrielle Umgebungen und Anwendungen wie Raumreservierung, Zugangskontrolle und Rauminformation.

Hauptmerkmale

• 10,1 Zoll 1280 x 800 Auflösung mit Projected Capacitive Multi-Touch (P-CAP)
• Lüfterloses Kühlsystem und extrem geringer Stromverbrauch
• Unterstützt PoE-Funktion (PD nach IEEE 802.3at, 25 W)
• Optionale 2MP-Frontkamera
• Optionaler HF-RFID-Leser (13.56 MHz)
• Stilvolles, schlankes Design (35 % dünner als herkömmliche Panel-PCs)
• Vorderseite IP65 (wasser- und staubdicht)
• Unterstützt Android oder Linux-Betriebssysteme

Display

• Größe: 10.1 inches
• Touch / Glas: Projected Capacitive Multi Touch Screen (P-CAP), 4-Punkt-Multitouch
• Auflösung: 1280 x 800
• Panel-Helligkeit: 350 nits (Option 1000 nits)
• Kontrastverhältnis: 800:1
• Betrachtungswinkel: 85/85/85/85
• Aktive Fläche: 216.96 x 135.6 mm

System Specification

• Prozessor: ARM A53 (Quad Core 2.0 GHz)
• Arbeitsspeicher: 4 GB LPDDR4
• Speicher: eMMC Onboard 32 GB
• Betriebssystem: Android 11 (Upgradebar auf Android 13) (Standard); optional Linux Yocto 5.15.47 mit QT 5.15; optional Linux Ubuntu Server 22.04
• WLAN: optional
• Bluetooth: optional
• RFID: HF RFID Reader 13.56 MHz (optional)

Mechanik & Gehäuse

• Abmessungen: 264 x 173 x 36 mm
• Ausschnitt (Cut out): 250 x 159 mm
• Gewicht: 1.2 kg
• Montage: Panel mount; VESA mount
• Gehäuse: Plastic Front Bezel mit Metal Back Cover
• Kühlsystem: Fanless Design

Umgebung & Robustheit

• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0 °C bis 50 °C
• Lagerungstemperatur: -20 °C bis 60 °C
• Stoßfestigkeit: MIL-STD-810H Method 516.8 Procedure I
• Vibrationsfestigkeit: MIL-STD-810H Method 514.8 Procedure I
• Schutzart: Front IP65

Zertifizierungen

• CE
• FCC

IO-Ports

• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Serielle Schnittstelle: 1 x RS232/422/485 (Standard RS232)
• LAN: 1 x LAN 10/100/1000 Mbps
• Video: 1 x Micro HDMI Output (optional)
• Audio: 1 x Speaker
• SD-Kartensteckplatz: 1 x Micro SD (max. 32 GB)
• PoE: PoE (PD) entspricht IEEE 802.3at (25 W)

Stromversorgung & Zubehör

• Stromversorgung: 12 V DC mit Terminal Block (Standard); optional 9~36 V
• Adapter: 12 V 50 W
• Zubehör: 100~240V AC-DC Adapter; Netzkabel; Terminal Block zu 2.5Ø Female Adapterkabel; Open Wire Kabel mit Terminal-Block-Connector; VESA-Schrauben
