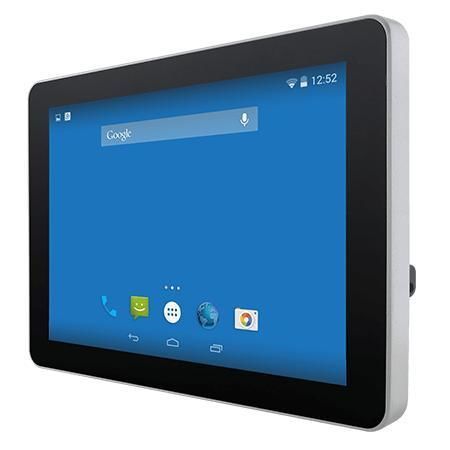

Panel-PC / mit Touchscreen W10FA3S-PCH2-POE

Multitouchscreenmit kapazitivem PCAP-Touchscreen10,1"

Übersicht
Der Winmate W10FA3S-PCH2-POE ist ein 10,1-Zoll HMI Panel-PC der NXP i.MX6 S-Serie für Maschinensteuerung, Fabrikautomation und Bedieneroberflächen. Entwickelt für eingebettete und geschäftskritische Umgebungen bietet er lüfterlosen Betrieb, geringen Stromverbrauch, lange Produktverfügbarkeit und PoE-Unterstützung. Typische Anwendungen: Maschinen-HMI, Zugangskontrolle, Raumreservierung und Rauminformations-Terminals.

HAUPTMERKMALE

• 10,1" 1280 x 800 Auflösung mit projiziert-kapazitivem Multitouch (PCAP)
• Lüfterloses Kühlsystem und sehr geringer Energieverbrauch
• Unterstützt Power over Ethernet (PoE) (PD, IEEE 802.3at)
• Optionale 2 MP Frontkamera
• Optionaler HF RFID-Leser (13.56 MHz)
• Schlankes, flaches Design für einfache Reinigung und sichtbare Installationen
• Frontseite geschützt: IP65 (Staub und Spritzwasser)

Produktmerkmale / Funktionsbeschreibung
Das Panel vereinfacht die Installation, indem Daten und Strom über ein einzelnes Ethernet-Kabel per PoE geführt werden, was eine zentralisierte Stromverwaltung für Zugangskontroll- und Automatisierungssysteme ermöglicht. Das Gehäuse der S-Serie ist bis zu 35 % dünner als herkömmliche Panel-PCs und bietet eine wirklich flache Frontfläche zur vereinfachten Reinigung und Wartung. Das PCAP-Touchpanel unterstützt 4-Punkt-Multitouch und ist durch eine Glasabdeckung gegen Kratzer geschützt, was Bedienbarkeit und Langlebigkeit erhöht. Die vordere Abdichtung entspricht IP65 und schützt gegen Staub und Spritzer.

Zertifizierungen

• CE
• FCC

Zubehör

• 100~240V AC auf DC Adapter
• Netzkabel
• Terminal Block zu 2.5Ø Female Adapterkabel
• Open Wire Kabel mit Terminal Block Connector
• VESA-Schrauben
• Optional: VESA Tischständer, Front-Seiten Wandmontage-Kit, Glas-Wandmontage-Kit (rechts/links), VESA Halterungs-Kit

Hinweise
Entwickelt für industrielle Umgebungen mit lüfterlosem Betrieb und mehreren optionalen OS-Images (Linux, Android, Debian). Die Front IP65 macht das Gerät geeignet für Anwendungen, die Spritzwasser- und Staubschutz erfordern.

Technische Spezifikationen

• Display - Größe: 10.1 inches
• Display - Touch / Glas: Projected Capacitive Multi Touch Screen
• Display - Auflösung: 1280 x 800
• Display - Panel Helligkeit: 350.0 nits
• Display - Kontrastverhältnis: 800:1
• Display - Blickwinkel: 85,85,85,85
• Display - Active Area: 216.96 x 135.6 mm
• System - Prozessor: NXP i.MX6 Dual Core, 1.0 GHz
• System - Arbeitsspeicher: 1 GB (Standard); 2 GB (Optional)
• System - Speicher: eMMC onboard 16 GB (Standard); eMMC onboard 32 GB (Optional)
• System - Betriebssystem: Linux Ubuntu 18.04 (Optional); Android 6.0 (Optional); Debian 7.0 (Optional); Linux 4.1.15 QT 5.5 (Optional)
• System - WLAN: Support (Optional)
• System - Bluetooth: Support (Optional)
• System - RFID: HF RFID Reader 13.56 MHz (Optional)
• Mechanik - Abmessungen: 264.57 x 173.29 x 35.7 mm
• Mechanik - Ausschnitt (Cut out): 250 x 159 mm
• Mechanik - Gewicht: 1.2 kg
• Mechanik - Montage: Wall mount (Standard); VESA mount (Optional)
• Mechanik - Gehäuse: Plastic front bezel with metal back cover
• Mechanik - Kühlsystem: Fanless design
• Umgebung - Betriebsfeuchte: 10% to 90% RH, Non-Condensing
• Umgebung - Betriebstemperatur: 0°C to 50°C
• Umgebung - Lagertemperatur: -10°C to 60°C
• Umgebung - IP Bewertung: Front IP65
• Zertifizierung: CE, FCC
• IO Ports - USB: 1 x Console Port (Mini USB); 1 x USB OTG; 1 x USB 2.0 (Type-A)
• IO Ports - Seriell: 1 x RS232/422/485 (Default RS232)
• IO Ports - LAN: 1 x LAN RJ45 connector with PoE (PD, 802.3at)
• IO Ports - Video: 1 x Micro HDMI (Optional)
• IO Ports - Audio: 1 x Speaker
• IO Ports - SD Kartenslot: 1 x Micro SD card slot
• IO Ports - Expansion Port: 1 x mPCIe slot (for Wi‑Fi module)
• IO Ports - CANBUS: 1 x CANBUS, D-sub9
• Power - Eingang: 1 x 12V DC, 2-Pin Terminal Block
• Power - Nennspannung: 12V DC
• Power - Adapter: 12V 50W
• Power - PoE: PoE (PD) entspricht IEEE 802.3at (25 W)
