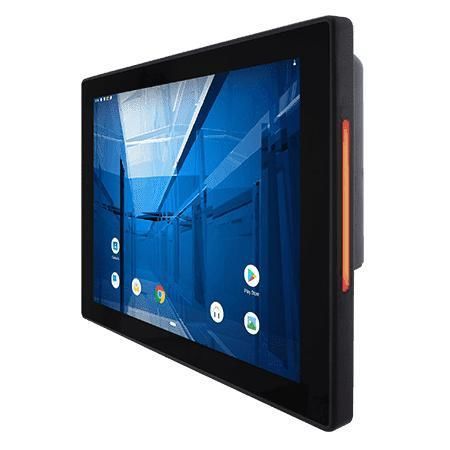

Panel-PC / Multitouchscreen R12IM3S-PCM2AC-POE

TFT LCDmit kapazitivem PCAP-Touchscreen12,1"

Übersicht
Der Winmate R12IM3S-PCM2AC-POE ist ein 12,1" HMI Panel-PC der S‑Serie mit ARM A53 Prozessor, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er bietet ein schlankes Metallgehäuse mit Front IP65, lüfterlose Kühlung, integrierte RGB-LED-Lichtleiste sowie optionale HF-RFID‑ und PoE‑Unterstützung zur Vereinfachung der Installation.

Hauptmerkmale

• 12,1" 1024 x 768 TFT-LCD mit Projected Capacitive Multi-Touch (PCAP)
• Lüfterloses Design und sehr geringer Stromverbrauch
• Unterstützung für Power over Ethernet (PoE, PD) IEEE 802.3at (25 W)
• Optionaler HF-RFID-Leser (13,56 MHz)
• Integrierte RGB-LED-Lichtleiste (Statusanzeige)
• Frontseite IP65 gegen Wasser und Staub geschützt
• Unterstützt Android (Standard) oder Linux (optional)

Produkt-Highlights
Power over Ethernet: PoE führt Daten und Strom über ein Kabel, vereinfacht das Verkabeln und ermöglicht zentralisierte Energieverwaltung, ideal für Zutrittskontrolle und Automatisierungsanwendungen.

Schlankes Design
Die S‑Serie ist etwa 35 % dünner als herkömmliche Panel‑PCs, mit einer komplett flachen Frontfläche, leicht zu reinigen und passend für moderne Innenräume und Steuerstände.

P‑Cap Touch
Projektiv kapazitives Glas bietet Kratzfestigkeit und unterstützt intuitive Multi‑Touch‑Gesten (4‑Punkt‑Multi‑Touch).

LED‑Lichtleiste & HF RFID/NFC
Programmierbare RGB‑LED‑Lichtleiste (vier Farben) zeigt Maschinen‑ oder Prozessstatus aus der Ferne an. Optionales HF‑RFID/NFC (13,56 MHz) ermöglicht eingeschränkte Zugangskontrollen und Bediener‑Authentifizierung.

Schutzart
Frontseite mit IP65‑Versiegelung schützt gegen Staub und Spritzwasser und ist für industrielle Umgebungen geeignet.

Technische Daten

• Displaygröße: 12,1 inches
• Touch / Glas: Projected Capacitive Multi-Touch Screen
• Auflösung: 1024 x 768
• Helligkeit: 500 nits
• Kontrast: 1000:1
• Blickwinkel: 89/89/89/89
• Active Area: 245.76 x 184.32 mm
• Prozessor: ARM A53 (Quad Core 2.0 GHz)
• Arbeitsspeicher: 4 GB LPDDR4
• Speicher: 32 GB eMMC onboard
• Betriebssystem: Android 11 (Standard, upgradebar auf Android 13); Linux Yocto 5.15.47 mit QT 5.15 (optional); Linux Ubuntu Server 22.04 (optional)
• WLAN / Bluetooth: optional
• RFID: HF RFID Reader 13.56 MHz (optional)
• Light Bar: Integrierte RGB-LED-Statusleiste beidseitig
• Abmessungen: 296 x 227 x 46 mm
• Ausschnitt (Cut out): 282 x 207 mm
• Gewicht: 3,4 kg
• Montage: VESA / Panel‑Mount
• Gehäuse: Metall
• Kühlung: Lüfterloses Design
• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C–50°C
• Lagerungstemperatur: -20°C–60°C
• Stoß: MIL-STD-810H Method 516.8 Procedure I
• Vibration: MIL-STD-810H Method 514.8 Procedure I
• Schutzart: Front IP65
• Zertifizierungen: CE, FCC
• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Seriell: 1 x RS232/422/485 (Default RS232)
• LAN: 1 x 10/100/1000 Mbps
• Video: 1 x Micro HDMI Output (optional)
• Audio: 2 x Lautsprecher
• SD‑Slot: 1 x Micro SD (max. 32 GB)
• Stromversorgung: 12 V DC (Terminal Block, Default); optional 9–36 V
• Netzteil: 12 V 50 W
• PoE: PoE (PD) IEEE 802.3at (25 W)
• Zubehör: 100~240 V AC‑DC Adapter; Netzkabel; Terminal Block zu 2.5Ø Female Adapterkabel; Open Wire Kabel mit Terminalblock‑Connector; VESA‑Schrauben
