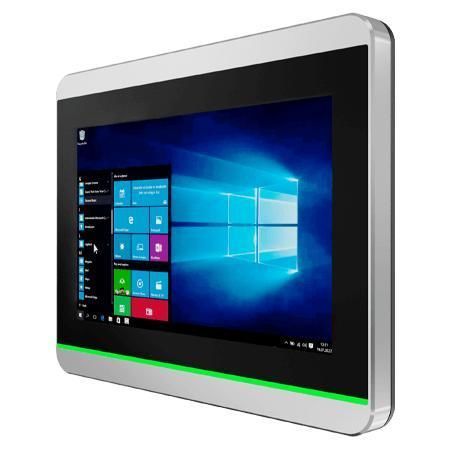

Panel-PC / Multitouchscreen W07IP3S-PCT1AC-POE

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Übersicht
Der Winmate W07IP3S-PCT1AC-POE ist ein 7" HMI‑Panel‑PC der S‑Serie mit Intel® Pentium® N4200 (Apollo Lake). Er ist für Maschinensteuerung, Fabrikautomation und kompakte Bediener‑HMIs ausgelegt und kombiniert schlankes Gehäuse, lüfterlosen Betrieb und Frontschutz IP65. Optionen umfassen PoE PD, RGB‑Statusleiste, HF‑RFID und Frontkamera.

Hauptmerkmale

• 7" 1024 x 600 projected capacitive (PCAP) Multitouch‑Display
• Intel® Pentium® N4200 Prozessor (1.1 GHz, Turbo bis 2.5 GHz)
• Lüfterloses Design für geräuscharmen Betrieb und niedrigen Stromverbrauch
• Dual Intel® Ethernet (ein Port optional mit PoE PD, IEEE 802.3at bis 25 W)
• Eingebaute RGB LED‑Statusleiste (programmierbar)
• Frontseitig IP65 geschützt, Gesamtgerät IP22
• Optionale 2 MP Frontkamera und HF‑RFID Leser (13.56 MHz)

Produktenähere Details
PoE PD vereinfacht die Installation, indem Daten und Strom über ein Kabel bereitgestellt werden, was eine zentralisierte Energieverwaltung in verteilten HMI‑Installationen ermöglicht. Das schlanke S‑Series Gehäuse (ca. 35 % dünner als herkömmliche Panel‑PCs) besitzt eine flache Frontfläche, die leicht zu reinigen ist. Die P‑Cap‑Scheibe ist kratzfest und unterstützt 4‑Punkt‑Multitouch. Die RGB‑Leiste bietet Fernsichtbarkeit des Systemstatus; HF‑RFID ermöglicht eingeschränkte Zugangskontrolle bzw. Betreiber‑Identifikation.

System‑Spezifikation

• Prozessor: Intel® Pentium® N4200 (1.1 GHz, Burst bis 2.5 GHz)
• Arbeitsspeicher: 4 GB DDR3L Standard (8 GB optional)
• Speicher: 128 GB SSD Standard; optional 256/512 GB, 1 TB; 1 x M.2 2242 B‑key (SATA III)
• Ethernet Controller: 2 x Intel® Ethernet Controller (einige Varianten 2.5 Gbps)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 10 IoT Enterprise (64‑bit) optional; Linux‑Distributionen optional

Display

• Größe: 7.0 Zoll
• Touch/Glas: Projected capacitive Multi‑Touch (PCAP), 4‑Punkt
• Auflösung: 1024 x 600
• Panel‑Helligkeit: 320 nits (abweichende Werte in anderen Quellen)
• Kontrastverhältnis: gelistet 1000:1 (Quellen variieren)
• Blickwinkel: 75/75/75/70
• Aktive Fläche: 153.6 x 90 mm

Mechanik

• Abmessungen: 189.4 x 145.4 x 39.8 mm
• Einbaumaß (Cut‑out): 175.5 x 131.5 mm
• Gewicht: ca. 1.0 kg
• Montage: Wandmontage Standard; VESA optional
• Gehäuse: Metall

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, non‑condensing
• Betriebstemperatur: 0 °C bis 50 °C
• Lagertemperatur: -10 °C bis 60 °C (einige Quellen -20 °C)
• IP‑Schutzart: Front IP65, Gesamt IP22

Zertifizierungen

• CE
• FCC

I/O & Erweiterung

• USB: 2 x USB 3.2 Gen2x1 (Type‑A)
• Seriell: 1 x RS232/422/485 (Default RS232)
• LAN: 2 x RJ45 (in Teilen als 2.5 Giga beschrieben); ein Port optional PoE PD (IEEE 802.3at, 25 W)
• Audio: 1 x Lautsprecher
• Video: HDMI 1.4 optional
• Erweiterung: 1 x M.2 2242 B‑key (SSD), 1 x M.2 2230 E‑key (Wi‑Fi)
• Stromeingang: 1 x 12V DC, 3‑Pin Terminal Block

Stromversorgung

• Spannung: 12V DC Standard; 9–36V optional
• Adapter: 12V 50W gelistet
• PoE: PoE PD nach IEEE 802.3at (bis 25 W)

Zubehör

• Inklusive / verfügbar: 100–240V AC→DC Adapter, Netzkabel, Terminal‑Block Adapterkabel, Open‑Wire Kabel, VESA Schrauben
• Optional: VESA Desk Stand, Front Side Wall Mount Kit, VESA Bracket Kit

Technische Daten

• Modell: W07IP3S-PCT1AC-POE
• Marke: Winmate
• Prozessor: Intel® Pentium® N4200 (bis 2.5 GHz)
• RAM: 4 GB DDR3L Standard (8 GB optional)
• Speicher: 128 GB SSD Standard; bis 1 TB optional (M.2 2242)
• Display: 7.0" PCAP Multi‑Touch, 1024 x 600
• Ethernet: Dual Intel® Ethernet (ein Port optional PoE PD, IEEE 802.3at 25 W)
• Frontschutz: IP65
• Gehäuse: Metall, lüfterloses Design
• Abmessungen: 189.4 x 145.4 x 39.8 mm; Gewicht: ~1.0 kg
• Montage: Wandmontage Standard; VESA optional
• Sicherheit: TPM 2.0
• Zertifizierungen: CE, FCC
