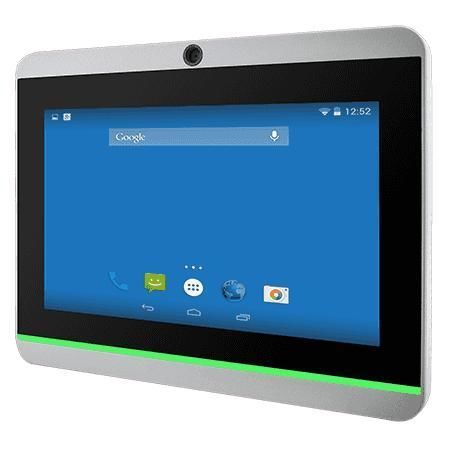

Panel-PC / Multitouchscreen W07FA3S-PCO1AC-POE

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Übersicht
Winmate W07FA3S-PCO1AC-POE ist ein 7" Industrie-HMI-Panel-PC (NXP i.MX6 S‑Series) für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Das lüfterlose, energiesparende Design unterstützt PoE und bietet optionale 2MP Frontkamera, HF‑RFID‑Leser sowie eine integrierte RGB‑LED‑Lichtleiste zur Statusanzeige.

Hauptmerkmale

• 7" 1024 x 600 Display mit Projected Capacitive Multi‑Touch (PCAP)
• Lüfterloses Kühlsystem und sehr geringer Energieverbrauch
• Integrierte RGB‑LED‑Lichtleiste (programmierbar)
• Power over Ethernet Unterstützung (PoE PD, IEEE 802.3at, bis zu 25 W)
• Optionale 2MP Frontkamera und HF‑RFID Leser (13.56 MHz)
• Frontseitig IP65 (Staub- und Spritzwasserschutz)
• Metallgehäuse, Wandmontage standard, VESA optional

Highlights und Einsatzgebiete
PoE ermöglicht Daten- und Stromversorgung über ein einziges Ethernet‑Kabel, reduziert Verkabelungsaufwand und erleichtert zentrale Energieverwaltung für Zugangskontrolle, Raumverwaltung, industrielle HMI und Gebäudeautomation.

Design und Touch
Die S‑Serie bietet eine sehr flache Front für einfache Reinigung und moderne Integration. Die Glasabdeckung erhöht Kratzfestigkeit; der P‑Cap Touch unterstützt Multitouch für interaktive HMI‑Anwendungen.

LED‑Lichtleiste & HF‑RFID
Die programmierbare RGB‑Lichtleiste beidseitig liefert aus der Ferne sichtbare Statusanzeigen. HF‑RFID/NFC (13.56 MHz) ermöglicht grundlegende Identifikations‑ und Zutrittsfunktionen.

Frontseitig IP65
Die dichte Front erfüllt IP65 und schützt gegen Staub und Spritzwasser, was die Zuverlässigkeit in industriellen Umgebungen steigert.

Technische Daten

• Display: 7.0"; Auflösung 1024 x 600; Helligkeit 1000 nits; Kontrast 700:1; Blickwinkel 75/75/75/70; Aktive Fläche 153.6 x 90 mm
• Prozessor: NXP i.MX6 Dual Core 1.0 GHz
• Arbeitsspeicher: 1 GB (Standard); 2 GB (optional)
• Speicher: eMMC 16 GB (Standard); eMMC 32 GB (optional)
• Betriebssysteme (optional): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• Drahtlos: WLAN/BT Unterstützung (optional via mPCIe)
• RFID: HF 13.56 MHz (optional)
• Light Bar: Integrierte RGB‑LED Lichtleiste (beidseitig)
• Abmessungen: 189.4 x 145.4 x 39.8 mm; Ausschnitt: 175.5 x 131.5 mm; Gewicht ~1.0 kg
• Montage: Wandmontage (Standard); VESA (optional)
• Gehäuse: Metall; Kühlung: Fanless
• Umgebung: Betr. Luftfeuchte 10%–90% RH nicht kondensierend; Betriebstemp. 0°C–50°C; Lagerung -10°C–60°C
• IP‑Schutz: Front IP65
• Zertifizierungen: CE, FCC
• I/O: 1 x Console (Mini USB); 1 x USB OTG; 1 x USB 2.0 Type‑A; 1 x RS232/422/485 (Standard RS232); 1 x RJ45 mit PoE (PD, IEEE 802.3at); 1 x Micro HDMI (optional); 1 x Lautsprecher; 1 x Micro SD Slot; 1 x mPCIe (Wi‑Fi)
• CANBUS: 1 x D‑sub9
• Stromversorgung: 1 x 12V DC (2‑Pin Terminal Block); Adapter 12V 50W; PoE PD bis 25 W (IEEE 802.3at)
• Zubehör: 100~240V AC‑DC Adapter, Netzkabel, Terminalblock‑Adapter, Open‑Wire‑Kabel mit Terminal, VESA‑Schrauben; optionale Ständer‑ und Montagekits
