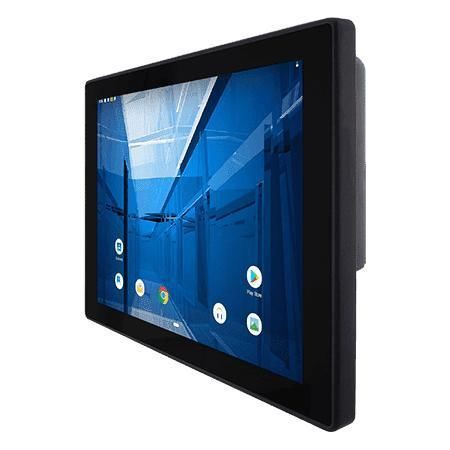

Panel-PC / Multitouchscreen R12MG3S-PCM2-POE

mit Touchscreenmit kapazitivem Touchscreenmit kapazitivem PCAP-Touchscreen

Überblick
Der Winmate R12MG3S-PCM2-POE ist ein 12,1" HMI-Panel-PC der S-Serie mit ARM-Prozessor (2 x A78 + 4 x A55), entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er bietet modulare Optionen, lange Verfügbarkeit und geringen Stromverbrauch für OEM- und Embedded-Integrationen.

Hauptmerkmale

• 12,1" 1024 x 768 Auflösung mit Projected Capacitive Multi-Touch (P-CAP)
• Unterstützt PoE (Power over Ethernet, PD IEEE 802.3at bis zu 25 W)
• Optionale 2MP-Frontkamera
• Optionaler HF-RFID-Leser (13.56 MHz)
• Frontseite mit IP65 Schutz gegen Wasser und Staub
• Lüfterloses Design und sehr geringer Stromverbrauch
• Metallgehäuse, VESA-Montage möglich

Reaktionsschnelle Bedienung dank P-Cap Touch
Das projected capacitive Multi-Touch-Display bietet 4-Punkt-Eingabe, hohe Reaktionsgeschwindigkeit und lange Lebensdauer für industrielle Benutzeroberflächen. Panelhelligkeit 500 nits und weite Blickwinkel gewährleisten gute Lesbarkeit.

Leiser Betrieb durch lüfterloses Design
Das lüfterlose Kühlkonzept mit Kühlkörpern und Vapor-Chambers sorgt für geräuscharmen und wartungsarmen Betrieb in Bedienpulten und Steuergehäusen.

Frontseitiger Schutz IP65
Die IP65-Front schützt vor Spritzwasser und Staub, sodass das Gerät in Bereichen mit versehentlichen Verschüttungen, leichter Reinigung oder staubiger Produktion eingesetzt werden kann.

PoE für Daten und Strom über ein Kabel
PoE-Unterstützung (PD gemäß IEEE 802.3at bis 25 W) ermöglicht Daten- und Energieübertragung über ein einziges Ethernet-Kabel, vereinfacht Installationen und erlaubt flexible Montageorte.

Technische Spezifikationen

• Display - Größe: 12.1 inches
• Display - Touch / Glas: Projected Capacitive Multi Touch Screen
• Display - Auflösung: 1024 x 768
• Display - Helligkeit: 500.0 nits
• Display - Kontrastverhältnis: 1000:1
• Display - Blickwinkel: 89, 89, 89, 89
• Display - Aktive Fläche: 245.76 x 184.32 mm
• System - Prozessor: ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• System - Arbeitsspeicher: 4 GB LPDDR4
• System - Speicher: Onboard 32 GB
• System - Betriebssystem: Android 13 (Standard); Linux Yocto 5.15.47 mit QT 5.15 (Optional); Linux Ubuntu 22.04 (Optional)
• System - WLAN: Support (Optional)
• System - Bluetooth: Support (Optional)
• System - RFID: HF RFID Reader 13.56 MHz (Optional)
• Mechanik - Abmessungen: 296 x 227 x 46 mm
• Mechanik - Einbaumaß (Cut out): 282 x 207 mm
• Mechanik - Gewicht: 3.4 kg
• Mechanik - Montage: VESA Mount
• Mechanik - Gehäuse: Metal Housing
• Mechanik - Kühlung: Fanless Design
• Umgebung - Betriebsfeuchte: 10% to 90% RH, Non-Condensing
• Umgebung - Betriebstemperatur: 0°C to 50°C
• Umgebung - Lagertemperatur: -20°C to 60°C
• Umgebung - Stoß: MIL-STD-810H Method 516.8 Procedure I
• Umgebung - Vibration: MIL-STD-810H Method 514.8 Procedure I
• IP-Schutzklasse: Front IP65
• Zertifizierungen: CE, FCC
• IO - USB: 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• IO - Seriell: 1 x RS232/422/485 (Default RS232)
• IO - LAN: 1 x LAN 10/100/1000 Mbps
• IO - Video: 1 x Micro HDMI Output (Optional)
• IO - Audio: 2 x Speaker
• IO - SD-Kartenslot: 1 x Micro SD card slot
• Zubehör: 100~240V AC→DC Adapter; Netzkabel; Terminal Block zu 2.5Ø Female Adapterkabel; Open Wire Kabel mit Terminal Block; VESA Schrauben
• Stromversorgung: 12V DC via Terminal Block (Default); 9~36V (Optional); Adapter 12V 50W; PoE PD IEEE 802.3at (25 W)
• Modell: R12MG3S-PCM2-POE
• Marke: Winmate
