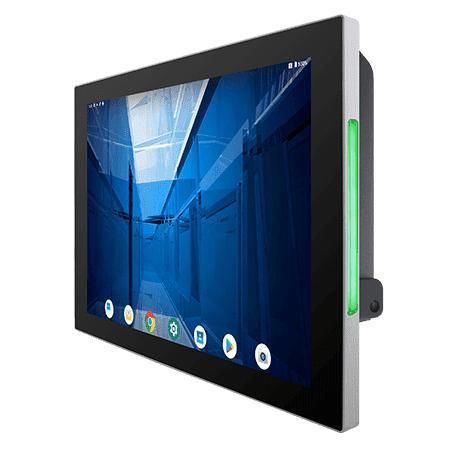

Panel-PC / mit Multi-Touch-Screen R15MG3S-PCC3AC-POE

mit Touchscreenmit kapazitivem PCAP-Touchscreen15"

Übersicht
Der Winmate R15MG3S-PCC3AC-POE ist ein 15-Zoll HMI-Panel-PC der S‑Serie, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Er vereint einen ARM-Prozessor (2 x A78 + 4 x A55), frontseitigen IP65-Schutz, lüfterlose Kühlung und eine integrierte RGB-LED‑Statusleiste. PoE-Unterstützung und modulare Optionen vereinfachen Installation und Systemintegration.

Hauptmerkmale

• 15" 1024 x 768 mit Projected Capacitive Multi-Touch (P-CAP)
• Integrierte RGB-LED-Statusleiste (beidseitig)
• Unterstützt Power over Ethernet (PoE PD, IEEE 802.3at, 25 W)
• Optionale 2 MP Frontkamera
• Optionaler HF-RFID Leser (13.56 MHz)
• Frontseitig IP65 (wasser- und staubdicht)
• Lüfterloses Design für geräuscharmen, energieeffizienten Betrieb

Produkt-Highlights & Design

• Reaktionsschneller 4‑Punkt-Multitouch P‑CAP Bildschirm für Bedienerinteraktion
• Lüfterlose Kühlung mit Kühlkörpern und Vapor‑Chambers für zuverlässiges Thermomanagement
• Programmierbare RGB‑Lightbar zur visuellen Statusanzeige
• PoE reduziert Verkabelungsaufwand durch Kombination von Strom und Daten über ein Ethernet‑Kabel
• Standard‑OS: Android 13; optionale Linux Yocto oder Ubuntu Varianten verfügbar

Zertifizierungen

• CE
• FCC

Hinweise zu Optionen

• Frontkamera: optionales 2 MP Modul
• RFID: optionaler HF‑RFID Leser (13.56 MHz)
• WLAN / Bluetooth: als Optionen verfügbar
• Betriebssysteme: Android 13 (Standard); Linux Yocto 5.15.47 mit QT 5.15 (optional); Linux Ubuntu 22.04 (optional)

Technische Daten

• Modell: R15MG3S-PCC3AC-POE
• Display: 15.0 inches
• Touch / Glas: Projected Capacitive Multi Touch Screen
• Auflösung: 1024 x 768
• Panelhelligkeit: 300 nits
• Kontrastverhältnis: 2000:1
• Blickwinkel: 88,88,88,88
• Aktive Fläche: 304.1 x 228.1 mm
• Prozessor: ARM 2 x A78 2.0 GHz + 4 x A55 2.0 GHz
• Arbeitsspeicher: 4 GB LPDDR4
• Speicher: Onboard 32 GB
• Betriebssystem: Android 13 (Standard); Linux Yocto 5.15.47 mit QT 5.15 (optional); Linux Ubuntu 22.04 (optional)
• WLAN: optional
• Bluetooth: optional
• RFID: HF RFID Reader 13.56 MHz (optional)
• Light Bar: Built-in RGB LED Status Light Bar auf beiden Seiten
• Abmessungen: 363.4 x 277.86 x 44.5 mm
• Einbaumaß (Cut out): 346.5 x 261 mm
• Gewicht: 3.6 kg
• Montage: Panel mount; VESA mount
• Gehäuse: Metal housing
• Kühlung: Fanless design
• Betriebsfeuchte: 10% bis 90% RH, non-condensing
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -20°C bis 60°C
• Shock: MIL-STD-810H Method 516.8 Procedure I
• Vibration: MIL-STD-810H Method 514.8 Procedure I
• IP‑Schutzart: Front IP65
• USB‑Ports: 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• Serielle Schnittstelle: 1 x RS232/422/485 (Default RS232)
• LAN: 1 x LAN 10/100/1000 Mbps
• Video: 1 x Micro HDMI Output (optional)
• Audio: 2 x Speaker
• SD‑Kartenslot: 1 x Micro SD card slot
• Stromversorgung: 12V DC with terminal block (Default); optional 9~36V
• Adapter: 12V 50W
• PoE: PoE (PD) folgt IEEE 802.3at (25 W)
• Frontkamera: 2 MP (optional)
• Zubehör enthalten / verfügbar: 100~240V AC to DC Adapter; Power Cord; Terminal Block to 2.5Ø Female Adapter Cable; Open Wire Cable with terminal block connector; VESA screws
