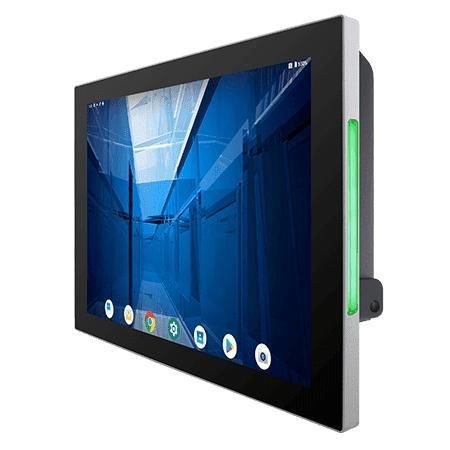

Panel-PC / Multitouchscreen R15IM3S-PCC3AC-POE

mit Touchscreenmit kapazitivem PCAP-Touchscreen15"

Übersicht
Winmate R15IM3S-PCC3AC-POE ist ein 15-Zoll HMI-Panel-PC der S‑Serie mit ARM A53 Quad‑Core Prozessor, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Das Gerät bietet ein 15,0" TFT‑Display (1024 x 768) mit projiziert-kapazitivem Multi‑Touch, lüfterlose Kühlung für sehr geringen Energieverbrauch und PoE‑Support zur Vereinfachung von Installation und zentraler Energieverwaltung. Optional erhältlich: 2MP Frontkamera und HF‑RFID‑Leser für Zugangskontrolle. Das Design ist schlank und true‑flat mit integrierter RGB‑LED‑Statusleiste.

Hauptmerkmale

• 15,0" 1024 x 768 TFT‑Display mit Projected Capacitive Multi‑Touch (P‑Cap)
• Lüfterloses Kühlsystem und sehr geringer Stromverbrauch
• PoE‑Unterstützung (IEEE 802.3at PD)
• Optionale 2MP Frontkamera
• Optionaler HF‑RFID‑Leser (13,56 MHz)
• Schlankes true‑flat Design für Raumbuchung, Zugangskontrolle und Informations-Terminals
• Vorderseite mit Schutzart IP65 gegen Staub und Spritzwasser
• Integrierte RGB‑LED‑Lightbar an beiden Seiten
• Unterstützt Android oder Linux

Power over Ethernet (PoE)
PoE überträgt Daten und Strom über ein Kabel, reduziert den Verkabelungsaufwand und ermöglicht zentrale Energieverwaltung — geeignet für verteilte Zugangskontroll‑ und Automationsinstallationen.

Design
Die S‑Serie ist rund 35% dünner als herkömmliche Panel‑PCs. Die true‑flat Glasoberfläche ist leicht zu reinigen und passt optisch in moderne Innen‑ und überdachte Außenbereiche.

P‑Cap Touch
Die gehärtete Glasabdeckung ist kratzfest und unterstützt Mehrpunkt‑Multitouch für eine präzise, fingerfreundliche Bedienung.

LED‑Lightbar und HF RFID/NFC
Die eingebaute RGB‑LED‑Leiste signalisiert Geräte‑ oder Prozesszustände aus der Ferne und erlaubt programmierbare Farben. Optionales HF RFID/NFC ermöglicht eingeschränkte Zugangskontrolle für Personalmanagement und Sicherheit.

Front IP65
Die Frontblende ist nach IP65 abgedichtet, schützt vor Staub und Spritzwasser und gewährleistet zuverlässigen Betrieb in industriellen Umgebungen.

Zertifizierungen
CE, FCC

Zubehör

• AC 100~240V auf DC Adapter
• Netzkabel
• Terminal Block zu 2.5Ø Female Adapterkabel
• Open Wire Kabel mit Terminal Block Anschluss
• VESA Schrauben

Technische Daten

• Display - Größe: 15.0 inches
• Display - Touch / Glas: Projected Capacitive Multi Touch Screen
• Display - Auflösung: 1024 x 768
• Display - Helligkeit: 300 nits
• Display - Kontrastverhältnis: 2000:1
• Display - Blickwinkel: 88, 88, 88, 88
• Display - Active Area: 304.1 x 228.1 mm
• System - Prozessor: ARM A53 (Quad Core 2.0 GHz)
• System - Arbeitsspeicher: 4 GB LPDDR4
• System - Speicher: eMMC onboard 32 GB
• System - Betriebssystem: Android 11 (Default, upgradebar auf Android 13); optional Linux Yocto 5.15.47 mit Qt 5.15; optional Linux Ubuntu Server 22.04
• System - WLAN: Support (optional)
• System - Bluetooth: Support (optional)
• System - RFID: HF RFID Reader 13.56 MHz (optional)
• System - Light Bar: Eingebaute RGB‑LED‑Statusleiste beidseitig
• Mechanik - Abmessungen: 363.4 x 277.86 x 44.5 mm
• Mechanik - Ausschnitt (Cut out): 346.5 x 261 mm
• Mechanik - Gewicht: 3.6 kg
• Mechanik - Montage: Panel mount; VESA mount
• Mechanik - Gehäuse: Metal Housing
• Kühlung - System: Fanless design
• Umgebung - Betriebsfeuchte: 10% to 90% RH, Non‑Condensing
• Umgebung - Betriebstemperatur: 0°C to 50°C
• Umgebung - Lagertemperatur: -20°C to 60°C
• Umgebung - Stoßfestigkeit: MIL‑STD‑810H Method 516.8 Procedure I
• Umgebung - Vibration: MIL‑STD‑810H Method 514.8 Procedure I
• Umgebung - IP‑Schutzart: Front IP65
• Zertifizierung: CE, FCC
• IO Ports - USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• IO Ports - Seriell: 1 x RS232/422/485 (Default RS232)
• IO Ports - LAN: 1 x LAN 10/100/1000 Mbps
• IO Ports - Video: 1 x Micro HDMI Output (optional)
• IO Ports - Audio: 2 x Speaker
• IO Ports - SD Card Slot: 1 x Micro SD (max 32 GB)
• Power - Nennleistung: 12 V DC mit Terminal Block (Default); optional 9~36 V
• Power - Adapter: 12 V 50 W
• Power - PoE: PoE (PD) folgt IEEE 802.3at (25 W)
• Kamera - Front Camera: 2 MP (optional)
