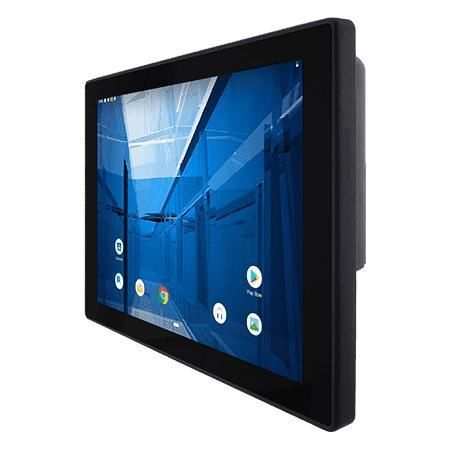

Panel-PC / mit Touchscreen R12IM3S-PCM2-POE

mit Multi-Touch-ScreenTFT LCDmit kapazitivem PCAP-Touchscreen

Überblick

Der R12IM3S-PCM2-POE ist ein 12,1-Zoll HMI-Panel-PC mit ARM A53 S‑Serie SoC, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Er kombiniert ein 1024 x 768 TFT‑Display mit projiziert‑kapazitivem Multitouch (P‑CAP), lüfterlose Kühlung, PoE‑Support und eine frontseitige IP65‑Schutzklasse. Optionales HF‑RFID und mehrere OS‑Optionen machen ihn geeignet für Zutrittskontrolle, Raumbuchungsterminals und eingebettete Industrieanwendungen.

Hauptmerkmale

• 12,1" 1024 x 768 TFT mit Projected Capacitive Multi‑Touch (P‑CAP)
• Lüfterloses Design und sehr geringer Stromverbrauch
• Unterstützt PoE (IEEE 802.3at PD, 25 W)
• Optionaler HF RFID‑Leser (13,56 MHz)
• Dünnes, flaches Frontdesign für einfache Reinigung und Integration
• Frontseite IP65 gegen Staub und Spritzwasser
• Unterstützt Android oder Linux

Produktdetails

Power over Ethernet
PoE (PD) führt Daten und Strom über ein einziges Kabel, vereinfacht die Installation und erlaubt zentrale Stromverwaltung bei Automations‑ und Zugangskontrolllösungen.

Flaches, wartungsfreundliches Design
Die S‑Serie ist deutlich schmaler als herkömmliche Panel‑PCs und bietet eine vollständig flache Front, die Reinigung und Wartung erleichtert.

P‑Cap Touch (kratzfest)
Hartglasabdeckung schützt vor Kratzern. Der projiziert kapazitive Touch unterstützt Multi‑Touch zur präzisen und reaktionsschnellen Bedienung.

Front IP65 Schutz
Die Frontblende ist nach IP65 abgedichtet und schützt vor Staub und Spritzwasser, geeignet für Umgebungen mit gelegentlichen Verschmutzungen oder Spritzern.

Zertifizierungen

• CE
• FCC

Technische Daten

• Display: 12,1 Zoll, 1024 x 768, 500 nits, Kontrast 1000:1, Blickwinkel 89/89/89/89, aktive Fläche 245,76 x 184,32 mm
• Touch / Glas: Projected Capacitive Multi‑Touch (P‑CAP), gehärtetes Glas
• Prozessor: ARM A53 (Quad Core 2,0 GHz)
• Arbeitsspeicher: 4 GB LPDDR4
• Speicher: 32 GB eMMC onboard
• Betriebssysteme: Android 11 (Standard, updatebar auf Android 13); Linux Yocto 5.15.47 + Qt 5.15 (optional); Ubuntu Server 22.04 (optional)
• Drahtlos: WLAN / Bluetooth (optional)
• RFID: HF RFID 13,56 MHz (optional)
• Mechanik: 296 x 227 x 46 mm; Ausschnitt 282 x 207 mm; Gewicht 3,4 kg; VESA‑Montage; Metallgehäuse
• Umgebung: Betriebsluftfeuchte 10%–90% RH, nicht kondensierend; Betriebstemperatur 0°C bis 50°C; Lagerung -20°C bis 60°C
• Robustheit: Shock MIL‑STD‑810H Methode 516.8 Proc I; Vibration MIL‑STD‑810H Methode 514.8 Proc I
• IO‑Ports: 2 x USB 2.0 Type‑A; 1 x Micro USB 2.0 OTG; 1 x RS232/422/485 (Standard RS232); 1 x LAN 10/100/1000 Mbps; 1 x Micro HDMI (optional); 2 x Lautsprecher; 1 x Micro SD Slot (max 32 GB)
• Stromversorgung: 12 V DC Terminal Block (Standard); optional 9–36 V; Netzteil 12 V 50 W; PoE PD IEEE 802.3at (25 W)
• Zubehör: AC/DC Adapter 100–240 V, Netzkabel, Terminal Block → 2.5Ø Female Adapterkabel, Open‑Wire Kabel mit Terminal‑Block Stecker, VESA‑Schrauben
