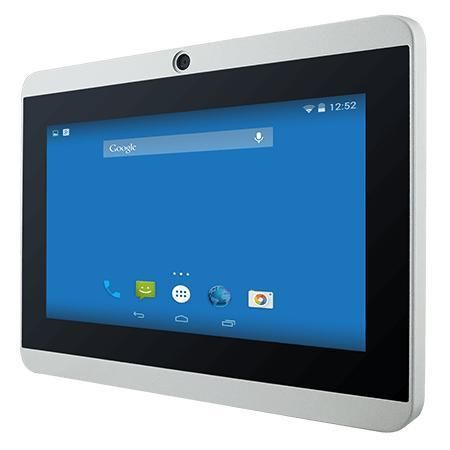

Panel-PC / mit Multi-Touch-Screen W07FA3S-PCO1-POE

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Produktübersicht
Der Winmate W07FA3S-PCO1-POE ist ein 7-Zoll HMI-Panel-PC der NXP i.MX6 S‑Serie, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er bietet ein schlankes S‑Series Gehäuse, Front IP65, lüfterlosen Betrieb und PoE-Unterstützung. Typische Einsatzbereiche sind Zutrittskontrolle, Raumbuchungsterminals und industrielle IoT-Schnittstellen.

Hauptmerkmale

• 7-Zoll 1024 x 600 Display mit Projected Capacitive Multi-Touch (PCAP)
• Lüfterloses Design und sehr geringer Stromverbrauch
• Power over Ethernet (PoE) PD Unterstützung (IEEE 802.3at, bis 25 W)
• Optionale 2 MP Frontkamera
• Optionaler HF-RFID Leser (13.56 MHz)
• Frontseite mit IP65 Schutz gegen Staub und Spritzwasser

Zertifizierungen

• CE
• FCC

Display

• Größe: 7.0 inches
• Touch / Glas: Projected Capacitive Multi-Touch (PCAP)
• Auflösung: 1024 x 600
• Panel-Helligkeit: 1000 nits
• Kontrastverhältnis: 700:1
• Sichtwinkel: 75/75/75/70
• Aktive Fläche: 153.6 x 90 mm

System-Spezifikation

• Prozessor: NXP i.MX6 Dual Core 1.0 GHz
• Arbeitsspeicher: 1 GB (Standard); 2 GB (optional)
• Speicher: eMMC 16 GB onboard (Standard); 32 GB (optional)
• Betriebssysteme (optional): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN / Bluetooth: optional
• RFID: HF 13.56 MHz Leser (optional)

Mechanik

• Abmessungen: 189.4 x 145.4 x 39.8 mm
• Ausschnitt (Cut out): 175.5 x 131.5 mm
• Gewicht: ca. 1.0 kg
• Montage: Wandmontage (Standard); VESA (optional)
• Gehäuse: Metall
• Kühlung: Lüfterloses Design

Umgebung

• Betriebsfeuchte: 10%–90% RH, non-condensing
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• IP-Bewertung: Front IP65

Anschlüsse (I/O)

• USB: 1 x Console (Mini USB); 1 x USB OTG; 1 x USB2.0 Type-A
• Seriell: 1 x RS232/422/485 (Standard RS232)
• LAN: 1 x RJ45 mit PoE (PD, IEEE 802.3at)
• Video: 1 x Micro HDMI (optional)
• Audio: 1 x Lautsprecher
• Speicher: 1 x Micro SD Slot
• Expansion: 1 x mPCIe Slot (half-size)
• CANBUS: 1 x D-sub9
• Stromversorgung: 1 x 12V DC, 2-Pin Terminal Block

Zubehör

• Lieferumfang: 100~240V AC zu 12V DC Adapter; Netzkabel; Terminal Block zu 2.5Ø Female Adapterkabel; Open Wire Kabel mit Terminal Block; VESA Schrauben; Treiber-CD & Manual (konfigurationsabhängig)
• Optionales Zubehör: VESA Desk Stand; Front Side Wall Mount Kit; VESA Bracket Mounting Kit; Kamera/RFID/Wi‑Fi Module

Stromversorgung

• Spannung: 12V DC
• Adapter: 12V 50W
• PoE: PD gemäß IEEE 802.3at (bis 25 W)

Technische Daten

• Modell: W07FA3S-PCO1-POE
• Brand: Winmate
• Display: 7.0" 1024 x 600 PCAP, 1000 nits, 700:1
• Prozessor: NXP i.MX6 Dual Core 1.0 GHz
• Arbeitsspeicher / Speicher: 1 GB / 16 GB eMMC (Standard); Upgrade-Optionen
• Front IP: IP65
• Betriebsbedingungen: 0°C–50°C; 10%–90% RH
• Abmessungen / Gewicht: 189.4 x 145.4 x 39.8 mm / 1.0 kg
• I/O: USB, RS232/422/485, RJ45 PoE, Micro HDMI (opt.), Lautsprecher, Micro SD, mPCIe, CANBUS
• Strom: 12V DC Eingang; Adapter 12V 50W; PoE PD IEEE 802.3at (25 W)
• Zertifikate: CE, FCC
