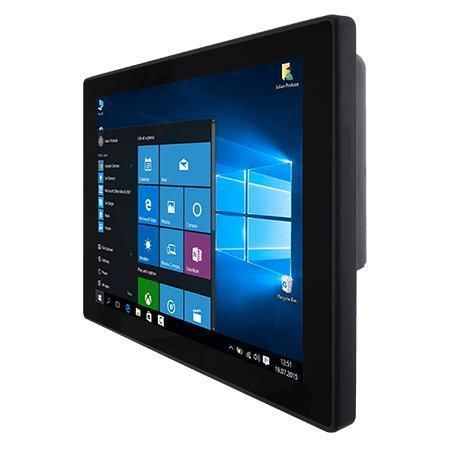

Panel-PC / mit kapazitivem PCAP-Touchscreen R12IP3S-PCM2-POE

mit Multi-Touch-Screen12,1"1024 x 768

Überblick
Das R12IP3S-PCM2-POE ist ein 12,1-Zoll HMI Panel PC für Maschinensteuerung, Fabrikautomation und Bedienerinterfaces. Es verfügt über ein projected-capacitive Multi-Touch-Display, einen Intel® Pentium® N4200 Prozessor, lüfterlose Kühlung und optionale PoE PD-Unterstützung (IEEE 802.3at). Die Front ist mit IP65 gegen Staub und Spritzwasser geschützt.

Hauptmerkmale

• 12,1 Zoll 1024 x 768 PCAP Multi-Touch Display, 500 nits
• Intel® Pentium® N4200 Prozessor (1.1 GHz, bis zu 2.5 GHz)
• Lüfterloses Design und geringer Energieverbrauch
• PoE PD Unterstützung (IEEE 802.3at, 25 W) auf einem LAN-Port
• Optionale 2 MP Frontkamera und HF RFID-Leser (13.56 MHz)
• Frontseitig IP65
• TPM 2.0

PoE und Installation
PoE PD kombiniert Daten- und Stromversorgung in einem Kabel, vereinfacht die Verkabelung und ermöglicht zentralisierte Energieverwaltung. Geeignet für Zugangskontrolle, Gebäudeautomation und verteilte HMI-Anwendungen.

Design und Touch
Das S-Serien-Gehäuse bietet eine schlanke, echte Flächenfront für einfache Reinigung. Die Glasabdeckung und P-Cap-Touch unterstützen Multi-Touch für Fingerbedienung und bieten Kratzfestigkeit.

Zertifizierungen

• CE
• FCC

Display

• Größe: 12,1 Zoll
• Typ: Projected Capacitive Multi-Touch (PCAP)
• Auflösung: 1024 x 768
• Helligkeit: 500 nits
• Kontrastverhältnis: 1000:1
• Aktive Fläche: 245.76 x 184.32 mm

System Spezifikation

• Prozessor: Intel® Pentium® N4200 (1.1 GHz, bis zu 2.5 GHz)
• Speicher: 4 GB DDR3L (Default), 8 GB optional
• Speicher (Storage): 128 GB SSD (Default); Optionen 256/512 GB oder 1 TB
• Ethernet: 2 x Intel® Controller, 2 x 2.5 Giga LAN (ein Port PoE-fähig)
• Sicherheit: TPM 2.0
• OS Optionen: Windows 10 IoT Enterprise (64-bit) oder Linux Ubuntu (optional)
• Drahtlos: M.2 2230 E-Key für WLAN/Bluetooth (optional)

Mechanik

• Abmessungen: 296 x 227 x 46 mm
• Ausschnitt (Cut out): 282 x 207 mm
• Gewicht: 3,0 kg
• Montage: Panel/Wall Mount (Default); VESA optional
• Gehäuse: Metall

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, non-condensing
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• Front IP-Schutzart: IP65

IO Ports

• USB: 2 x USB 3.2 Gen2x1 (Type-A)
• Seriell: 1 x RS232/422/485 (Default RS232)
• LAN: 2 x 2.5 Giga LAN RJ45 (ein Port PoE PD, IEEE 802.3at, 25 W)
• Video: HDMI 1.4 (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: M.2 2242 B-key (SSD), M.2 2230 E-key (Wi‑Fi)
• Stromversorgung: 1 x 12V DC, 3-Pin Terminal Block

Strom & Zubehör

• Bemessung: 12V DC (9~36V optional)
• Adapter: 12V 50W
• Lieferumfang: 100–240V AC zu DC Adapter, Netzkabel, Terminal Block Adapterkabel, VESA Schrauben
• Optional: VESA Tischhalterung (Ref. 9B0000000412)

Technische Spezifikationen

• Modell: R12IP3S-PCM2-POE
• Display: 12,1" PCAP, 1024 x 768, 500 nits
• Prozessor: Intel® Pentium® N4200
• Speicher/Storage: 4 GB / 128 GB SSD Standard
• Ethernet: Dual 2.5 Giga LAN, PoE auf einem Port
• Frontschutz: IP65
• Zertifizierungen: CE, FCC
