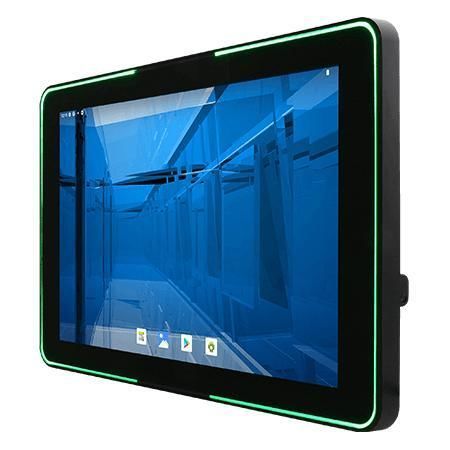

Panel-PC / Multitouchscreen W10MG3S-PCH2LB-PoE

mit Multi-Touch-Screenmit Touchscreenmit kapazitivem Touchscreen

Produktübersicht
Winmate W10MG3S-PCH2LB-PoE ist ein 10,1" HMI Panel PC der S-Serie mit ARM-SoC (2 x A78 2,0 GHz + 4 x A55 2,0 GHz) für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Das Gerät unterstützt Power over Ethernet (PoE) zur Übertragung von Daten und Energie über ein Kabel, verfügt über eine rundumlaufende RGB-LED-Statusleiste und einen optionalen HF-RFID-Leser für sicheren Zugriff. Die Front ist IP65-geschützt; das Gerät hat ein dünnes, flaches Design zur einfachen Reinigung.

Hauptmerkmale

• 10,1" 1280 x 800 P-CAP Multi-Touch Display
• ARM Prozessor: 2 x A78 2.0GHz + 4 x A55 2.0GHz
• PoE PD Unterstützung (IEEE 802.3at, 25 W)
• Integrierte All-Around RGB LED Statusleiste
• Optionaler HF RFID Leser (13.56 MHz)
• Dünne, flache Front, geeignet für Zutrittskontrolle und Raumreservierungs-Terminals
• Unterstützt Android 13 oder Linux-Distributionen (Yocto/Ubuntu)

Zertifizierungen

• Front IP65
• MIL-STD-810H (Stoß & Vibration)
• FCC
• CE

Produkt-Highlights

• All-in-One Konnektivität mit PoE: PoE reduziert Verkabelungsaufwand, indem Daten und Strom über ein einziges Ethernetkabel bereitgestellt werden, was Installation und zentrale Stromverwaltung vereinfacht.
• Schlankes, modernes Design: Profil etwa 35% dünner als typische Panel-PCs; flache, kantenfreie Oberfläche für einfache Reinigung und unauffällige Integration.
• Intuitives Multi-Touch Display: Reaktiver P-CAP-Touch mit kratzfestem Glas und 4-Punkt-Multi-Touch.
• Intelligente Überwachung & sicherer Zugriff: 360° LED-Statusleiste für visuelle Prozessüberwachung und optionales HF RFID/NFC zur Zugriffsbeschränkung auf autorisierte Benutzer.
• IP65 Front: Abgedichtete Frontseite schützt vor Staub und Spritzwasser für anspruchsvollere Umgebungen.

Betriebssysteme & Software

• Android 13 (Standard)
• Linux Yocto 5.15.47 mit Qt 5.15 (optional)
• Linux Ubuntu 22.04 (optional)

Technische Daten

• Display: 10.1 inches; Projected Capacitive Multi Touch; 1280 x 800; 350 nits; 800:1; Active Area 216.96 x 135.6 mm
• Prozessor: ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• Speicher: 4 GB LPDDR4
• Speicher (Onboard): 32 GB
• WLAN / Bluetooth: Optional
• RFID: HF 13.56 MHz (optional)
• Lichtleiste: Eingebaute All-Around RGB LED
• Abmessungen: 265 x 173 x 38 mm; Ausschnitt (Cut out): 250 x 159 mm; Gewicht: 1.2 kg
• Montage: Panel mount; VESA mount
• Gehäuse: Kunststoff-Frontblende mit Metall-Backcover
• Kühlung: Fanless-Design
• Betriebsfeuchte: 10% bis 90% RH, ohne Kondensation
• Betriebstemperatur: 0°C bis 50°C; Lagerungstemperatur: -20°C bis 60°C
• Stoß / Vibration: MIL-STD-810H (Methoden 516.8 & 514.8)
• Zertifizierungen: CE, FCC, MIL-STD-810H; Front IP65
• I/O Ports: 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG); 1 x RS232/422/485 (Default RS232); 1 x LAN 10/100/1000 Mbps
• Video / Audio / Speicher: 1 x Micro HDMI Output (optional); 1 x Speaker; 1 x Micro SD card slot
• Zubehör: 100~240V AC to DC Adapter; Power Cord; Terminal Block to 2.5Ø Female Adapter Cable; Open Wire Cable with terminal block connector; VESA screws
• Stromversorgung: 12V DC mit Terminal Block (Default); optional 9~36V; Adapter 12V 50W; PoE PD nach IEEE 802.3at (25 W)
