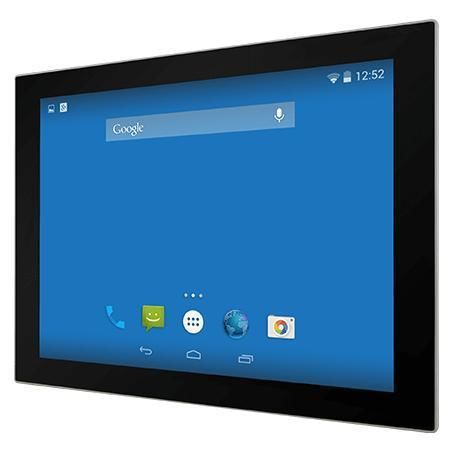

Panel-PC / LCD R15FA3S-PCC3-POE

MultitouchscreenTFT LCDmit kapazitivem PCAP-Touchscreen

Produktübersicht
Der Winmate R15FA3S-PCC3-POE ist ein 15.0" HMI-Panel-PC der S‑Serie auf Basis des NXP i.MX6, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Er verfügt über ein 15.0" 1024 x 768 TFT mit projected‑capacitive Multi‑Touch (PCAP), lüfterloses Niedrigenergie‑Design, onboard eMMC‑Speicher und PoE PD Unterstützung (IEEE 802.3at, bis zu 25 W).

Hauptmerkmale

• 15.0" 1024 x 768 TFT LCD mit projected‑capacitive Multi‑Touch (PCAP)
• NXP i.MX6 Dual Core 1.0 GHz (Quad Core optional)
• Lüfterloses Design mit sehr geringem Energieverbrauch
• Onboard LPDDR3 1 GB (optional 2 GB)
• Onboard eMMC 16 GB (optional 32 GB)
• Unterstützt PoE IEEE 802.3at (PD, bis zu 25 W)
• Optionaler HF‑RFID‑Leser (13.56 MHz)
• Frontseite IP65 gegen Staub und Spritzwasser

Zertifizierungen

• CE
• FCC

Produkt‑Highlights

• Power over Ethernet: Daten und Strom über ein Kabel zur Vereinfachung der Installation und Zentralisierung der Stromversorgung für Zutrittskontrolle und Automatisierung.
• S‑Serie kompakt: deutlich flacher als herkömmliche Panel‑PCs mit ebener Frontfläche, erleichtert Reinigung und Wartung.
• P‑Cap Touch: Glasabdeckung erhöht Kratzfestigkeit und unterstützt 4‑Punkt‑Multitouch für zuverlässige Bedienung.
• Front IP65: Abgedichtete Front zum Schutz gegen Staub und Wasserspritzer in industriellen Umgebungen.

Technische Daten

• Display - Größe: 15.0 inches
• Display - Touch / Glas: Projected Capacitive Multi Touch Screen
• Display - Auflösung: 1024 x 768
• Display - Panel Helligkeit: 300 nits
• Display - Kontrastverhältnis: 2000:1
• Display - Blickwinkel: 88/88/88/88
• Display - Active Area: 304.1 x 228.1 mm
• System - Prozessor: NXP i.MX6 Dual Core 1.0 GHz (Quad Core optional)
• System - Speicher: 1 GB LPDDR3 (Default); 2 GB optional
• System - Speicher (Flash): Onboard eMMC 16 GB (Default); 32 GB optional
• System - Betriebssystem: Linux Ubuntu 18.04 (optional); Android 6.0 (optional); Debian 7.0 (optional); Linux 4.1.15 QT 5.5 (optional)
• System - WLAN / Bluetooth: optionaler Support
• System - RFID: HF RFID Reader 13.56 MHz (optional)
• Mechanik - Abmessungen: 363.4 x 277.86 x 45.2 mm
• Mechanik - Cut out: 346.5 x 261 mm
• Mechanik - Gewicht: 3.5 kg
• Mechanik - Montage: Panel mount (Default); VESA mount optional
• Mechanik - Gehäuse: Metal housing
• Mechanik - Kühlung: Fanless design
• Umgebung - Betriebsfeuchte: 10% bis 90% RH, non‑condensing
• Umgebung - Betriebstemperatur: 0°C bis 50°C
• Umgebung - Lagertemperatur: -20°C bis 60°C
• Umgebung - IP Schutzart: Front IP65
• Zertifizierungen: CE, FCC
• IO Ports - USB: 1 x Console Port (Mini USB); 1 x USB OTG; 1 x USB 2.0 (Type‑A)
• IO Ports - Serial: 1 x RS232/422/485 (Default RS232)
• IO Ports - LAN: 1 x RJ45 mit PoE (PD, IEEE 802.3at)
• IO Ports - Video: 1 x Micro HDMI (optional)
• IO Ports - Audio: 1 x Speaker
• IO Ports - SD Slot: 1 x Micro SD
• IO Ports - Expansion: 1 x mPCIe (für Wi‑Fi Modul, half‑size)
• IO Ports - CANBUS: 1 x CANBUS, D‑sub9
• Power - Power Input: 1 x 12V DC, 2‑Pin Terminal Block
• Power - Power Rating: 12V DC; Adapter 12V 50W
• Power - PoE: PoE (PD) gemäß IEEE 802.3at (bis zu 25 W)
• Zubehör enthalten: 100~240V AC‑DC Adapter, Netzkabel, Terminal‑Block‑zu‑2.5Ø‑Adapterkabel, Open‑Wire‑Kabel mit Terminal‑Block‑Stecker, VESA‑Schrauben, Treiber‑CD & Handbuch
• Optionales Zubehör: VESA Desk Stand (9B0000000412); Front Side Wall Mount Kit (99K000A00006)
