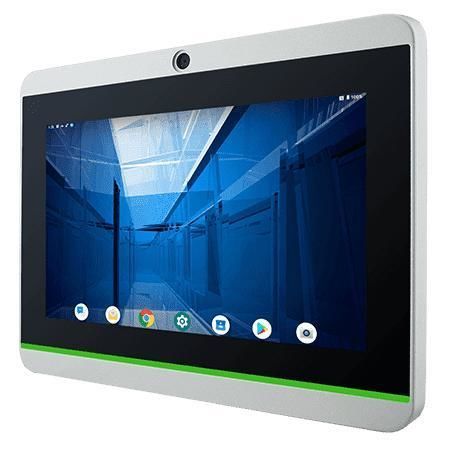

Panel-PC / Multitouchscreen W07MG3S-PCO1AC-POE

LCDmit kapazitivem PCAP-Touchscreen7"

Überblick
Der Winmate W07MG3S-PCO1AC-POE ist ein 7-Zoll HMI Panel-PC der S-Serie mit ARM A78 + A55 Prozessor, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Er richtet sich an industrielle Einkäufer, OEMs und Systemintegratoren, die zuverlässige Hardware für eingebettete und missionskritische Umgebungen benötigen. Wichtige Optionen sind PoE-Unterstützung, optionale 2MP Frontkamera und optionaler HF RFID‑Leser.

Hauptmerkmale

• 7" 1024 x 600 mit Projected Capacitive Multi‑Touch (P-CAP)
• Integrierte RGB‑LED‑Status‑Lichtleiste
• Unterstützung für Power over Ethernet (PoE, PD, IEEE 802.3at, 25 W)
• Optionale 2MP Frontkamera
• Optionaler HF RFID/NFC‑Leser (13.56 MHz)
• Frontseite Schutzart IP65
• Lüfterloses Design für geräuscharmen, wartungsarmen Betrieb

Produktdetails
Die S‑Serie bietet ein reaktionsschnelles 4‑Punkt P‑CAP Touchscreen, geeignet für Bedienpanels. Das lüfterlose Kühldesign mit Kühlkörpern und Dampfkammer sorgt für zuverlässige und leise Wärmeableitung. Die programmierbare RGB‑LED‑Lichtleiste ermöglicht visuelle Statusanzeigen. Optionale HF RFID/NFC und eine 2MP Frontkamera unterstützen Zutrittskontrolle, Raumbuchung und Identifikationsabläufe. Die Frontabdichtung IP65 erlaubt den Einsatz in spritzwasser‑ oder staubexponierten Umgebungen. PoE vereinfacht die Installation durch kombinierte Strom‑ und Datenübertragung über ein einziges Ethernetkabel.

Zertifizierungen

• CE
• FCC

Technische Spezifikationen

• Display: 7.0 inches; Projected Capacitive Multi Touch Screen; 1024 x 600; Panel Helligkeit: 1000 nits; Kontrast: 700:1; Blickwinkel: 75,75,75,70; Aktive Fläche: 153.6 x 90 mm
• Prozessor: ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• Speicher: 4 GB LPDDR4
• Speicher (Onboard): 32 GB
• Betriebssystem: Android 13 (Standard); Linux Yocto 5.15.47 mit QT 5.15 (optional); Ubuntu 22.04 (optional)
• WLAN / Bluetooth: optional
• RFID: HF RFID Reader 13.56 MHz (optional)
• Lichtleiste: Built-in RGB LED Status Light Bar
• Mechanik: 189.4 x 145.4 x 40 mm; Ausschnitt: 175.5 x 131.5 mm; Gewicht: 1.0 kg; Montage: Panel mount / VESA mount; Metallgehäuse
• Kühlung: Fanless Design (Kühlkörper und Dampfkammer)
• Umgebung: Betriebliche Luftfeuchtigkeit: 10% bis 90% RH, non-condensing; Betriebstemperatur: 0°C bis 50°C; Lagertemperatur: -20°C bis 60°C; Stoß: MIL-STD-810H Method 516.8 Procedure I; Vibration: MIL-STD-810H Method 514.8 Procedure I; Front IP65
• IO Ports: 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG); 1 x RS232/422/485 (Default RS232); 1 x LAN 10/100/1000 Mbps; 1 x Micro HDMI Output (optional); 1 x Speaker; 1 x Micro SD card slot
• Stromversorgung: 12V DC via Terminal Block; Adapter: 12V 50W; PoE (PD) gemäß IEEE 802.3at (25 W)
• Kamera: Frontkamera 2MP (optional)
• Zubehör: 100~240V AC to DC Adapter; Netzkabel; Terminal Block to 2.5Ø Female Adapter Cable; Open Wire Cable with terminal block connector; VESA screws
