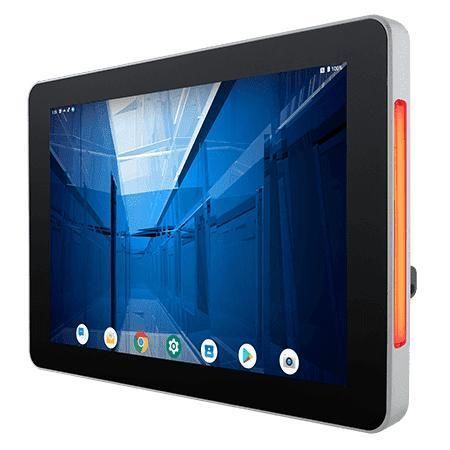

Panel-PC / mit Multi-Touch-Screen W10IM3S-PCH2AC-POE

mit kapazitivem PCAP-Touchscreenmit Touchscreen10,1"

Übersicht
Der Winmate W10IM3S-PCH2AC-POE ist ein 10,1-Zoll-HMI-Panel-PC der ARM A53 S-Serie, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Das Gerät bietet eine IP65-wasserdichte Vorderseite, ein lüfterloses Kühlsystem mit extrem geringem Stromverbrauch sowie Power over Ethernet (PoE). Optional sind eine 2MP-Frontkamera und ein HF-RFID-Leser verfügbar. Eingesetzt wird das Gerät u. a. in Raumreservierungs-, Zugangskontroll- und Rauminformationsanwendungen.

Hauptmerkmale

• 10,1 Zoll, 1280 x 800 Auflösung mit Projected Capacitive Multi-Touch (P-CAP)
• Lüfterloses Kühlsystem und extrem geringer Stromverbrauch
• Unterstützt PoE-Funktion (PoE PD gem. IEEE 802.3at, 25 W)
• Optionale 2MP-Frontkamera
• Optionaler HF-RFID-Leser (13.56 MHz)
• Stilvolles, flaches Design (35 % dünner als herkömmliche Panel-PCs)
• Vorderseite IP65 (wasser- und staubdicht)
• Integrierte RGB-LED-Lichtleistenanzeige (beidseitig)
• Unterstützt Android oder Linux als Betriebssystem

Funktionen und Design
Power over Ethernet (PoE) vereinfacht die Hardware-Installation, da Daten- und Stromverbindungen in einem einzigen Kabel geführt werden können. Das schlanke, flache Design erleichtert Reinigung und Pflege und eignet sich für moderne Innen- und Außenbereiche. Die Glasabdeckung des P-CAP-Touchscreens ist kratzfest und unterstützt 4-Punkt-Multitouch. Die eingebaute RGB-LED-Lichtleiste kann in vier Farben (Rot, Grün, Blau, Orange) zur Statusanzeige konfiguriert werden. HF RFID/NFC-Optionen ermöglichen eingeschränkten Zugang nur für berechtigte Personen.

Zertifizierungen

• CE
• FCC

Caractéristiques / Spécifications techniques

• Display: 10.1 inches, Projected Capacitive Multi Touch Screen
• Auflösung: 1280 x 800
• Panel Helligkeit: 350 nits (1000 nits optional)
• Kontrastverhältnis: 800:1
• Blickwinkel: 85/85/85/85
• Aktive Fläche: 216.96 x 135.6 mm
• Prozessor: ARM A53 (Quad Core 2.0 GHz)
• Arbeitsspeicher: 4 GB LPDDR4
• Speicher: Onboard eMMC 32 GB
• Betriebssystem: Android 11 (Standard, upgradefähig auf Android 13); Linux Yocto 5.15.47 mit QT 5.15 (optional); Linux Ubuntu Server 22.04 (optional)
• WLAN/BT: Unterstützung optional
• RFID: HF RFID Reader 13.56 MHz (optional)
• Light Bar: Eingebaute RGB-LED-Status-Lichtleiste, beidseitig
• Mechanik - Abmessungen: 264 x 173 x 36 mm
• Ausschnitt (Cut out): 250 x 159 mm
• Gewicht: 1.2 kg
• Montage: Panel-Montage; VESA-Montage
• Gehäuse: Metallgehäuse
• Kühlsystem: Fanless Design (lüfterlos)
• Betriebsfeuchte: 10% bis 90% RH, non-condensing
• Betriebstemperatur: 0 °C bis 50 °C
• Lagerungstemperatur: -20 °C bis 60 °C
• Stoßfestigkeit: MIL-STD-810H Method 516.8 Procedure I
• Vibration: MIL-STD-810H Method 514.8 Procedure I
• IP-Schutzart: Front IP65
• Zertifizierungen: CE, FCC
• IO-Ports: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Serielle Schnittstelle: 1 x RS232/422/485 (Standard RS232)
• LAN: 1 x LAN 10/100/1000 Mbps
• Video: 1 x Micro HDMI Output (optional)
• Audio: 1 x Lautsprecher
• SD-Karten-Slot: 1 x Micro SD (max. 32 GB)
• Stromversorgung: 12V DC mit Terminal Block (Standard); 9~36V optional
• Netzadapter: 12V 50W (Adapter)
• PoE: PoE (PD) gem. IEEE 802.3at (25 W)
• Kamera: 2MP Frontkamera (optional)
• Zubehör: 100~240V AC-DC Adapter, Netzkabel, Terminal Block zu 2.5Ø Female Adapterkabel, Open Wire Kabel mit Terminal Block Connector, VESA-Schrauben
