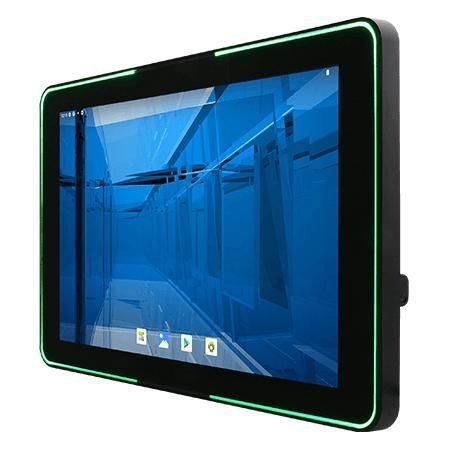

Panel-PC / mit Touchscreen W10IM3S-PCH2LB-PoE

mit Multi-Touch-Screenmit kapazitivem PCAP-Touchscreen10,1"

Overview
Winmate W10IM3S-PCH2LB-PoE ist ein 10,1 Zoll HMI Panel PC der ARM A53 S‑Serie für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Er kombiniert ein 1280×800 P‑CAP Multi‑Touch Display, PoE‑Unterstützung und eine integrierte Rundum‑RGB‑LED‑Statusleiste. Optionaler HF‑RFID‑Leser (13.56 MHz) sowie Android‑ und Linux‑Optionen für Zugangskontrolle, Raumreservierung und industrielle Anwendungen.

Wesentliche Merkmale

• 10,1 Zoll 1280×800 mit projiziert‑kapazitivem Multi‑Touch (P‑CAP)
• PoE‑Unterstützung (PD IEEE 802.3at, 25 W)
• Eingebaute Rundum RGB‑LED Statusleiste für 360° Sichtbarkeit
• Optionaler HF‑RFID Leser (13.56 MHz)
• Schlankes true‑flat Design für einfache Reinigung und öffentliche Bereiche
• Unterstützt Android (Standard) oder Linux (optional)

Design & Konnektivität
Die S‑Serie bietet eine sehr flache, kantenfreie Front für moderne Räume und einfache Reinigung. PoE ermöglicht Daten‑ und Stromübertragung über ein Kabel, reduziert Verkabelungsaufwand und vereinfacht zentrale Energieverwaltung. Die Lichtleiste liefert visuelles Statusfeedback; ein optionaler RFID‑Leser ergänzt sichere Zugriffs‑ und Identifikationsfunktionen.

Robustheit & Umgebung
Die Frontplatte ist nach IP65 gegen Staub und Spritzwasser geschützt. Das Gerät erfüllt MIL‑STD‑810H Anforderungen für Stoß und Vibration (siehe technische Daten) und eignet sich damit für anspruchsvolle Industrieumgebungen.

Zertifizierungen

• Front IP65
• MIL‑STD‑810H
• FCC
• CE

Technische Daten

• Display — Größe: 10.1 inches; Touch/Glass: Projected Capacitive Multi Touch; Auflösung: 1280×800; Helligkeit: 350 nits; Kontrast: 800:1; Betrachtungswinkel: 85/85/85/85; Aktive Fläche: 216.96×135.6 mm
• System — Prozessor: ARM A53 (Quad Core 2.0 GHz); RAM: 4 GB LPDDR4; Speicher: 32 GB eMMC onboard; OS: Android 11 (standard, upgradebar auf Android 13); Linux Yocto 5.15.47 mit QT 5.15 und Ubuntu Server 22.04 (optional)
• Konnektivität — LAN: 1×RJ45 10/100/1000 Mbps; USB: 2×USB 2.0 Type‑A, 1×Micro USB 2.0 OTG; Seriell: 1×RS232/422/485 (Default RS232); Video: 1×Micro HDMI (optional); SD: 1×Micro SD (max 32 GB); Audio: 1×Speaker
• Mechanik — Abmessungen: 265×173×38 mm; Ausschnitt: 250×159 mm; Gewicht: 1.2 kg; Montage: Panel mount, VESA; Gehäuse: Kunststoff‑Frontblende, Metall‑Backcover; Kühlung: Fanless
• Umgebung — Betriebsluftfeuchte: 10%–90% RH non‑condensing; Betriebstemperatur: 0°C–50°C; Lagerung: -20°C–60°C; Stoß/Vibration: MIL‑STD‑810H Methoden
• Strom & Zubehör — Strom: 12V DC Terminal Block (Standard), optional 9–36V; Adapter: 12V 50W; PoE (PD): IEEE 802.3at (25 W); Zubehör: AC‑DC Adapter, Netzkabel, Terminal Block Adapterkabel, Open Wire Kabel, VESA Schrauben
