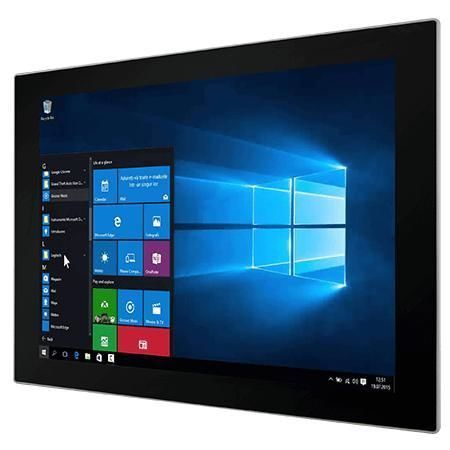

Panel-PC / Multitouchscreen R15IP3S-PCC3-POE

mit Touchscreenmit kapazitivem PCAP-Touchscreen15"

Produktübersicht
Der Winmate R15IP3S-PCC3-POE ist ein 15-Zoll S-Series HMI-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Ausgestattet mit Intel® Pentium® N4200, lüfterlosem Design, zwei Intel Ethernet-Controllern (eine Schnittstelle optional mit PoE) sowie Front-IP65 eignet er sich für industrielle Embedded- und Automatisierungsanwendungen.

Hauptmerkmale

• 15" 1024 x 768 PCAP Multitouch-Display (4-Punkt)
• Intel® Pentium® N4200 (Apollo Lake)
• Lüfterloses Design für niedrigen Stromverbrauch und hohe Zuverlässigkeit
• Dual Intel® Ethernet Controller (eine Schnittstelle PoE PD optional, IEEE 802.3at, 25 W)
• Frontseite IP65 (wasser- und staubdicht)
• Optionale 2 MP Frontkamera und HF RFID 13.56 MHz
• Unterstützt PoE zur Vereinfachung der Verkabelung und zentralen Stromversorgung

Display

• Größe: 15.0 inches
• Touch/Glas: Projected Capacitive Multi Touch (P-Cap)
• Auflösung: 1024 x 768
• Helligkeit: 300 nits
• Kontrastverhältnis: 2000:1
• Aktive Fläche: 304.1 x 228.1 mm

Systemspektrum

• Prozessor: Intel® Pentium® N4200 1.1 GHz (bis zu 2.5 GHz)
• Memory: 4 GB DDR3L (Default), erweiterbar auf 8 GB
• Storage: 128 GB SSD (Default); optional 256 / 512 GB / 1 TB (M.2 2242)
• Ethernet: 2 x Intel® Controller (2 x 2.5G/1G), eine Schnittstelle PoE optional
• Sicherheit: TPM 2.0
• OS: Windows 10 IoT Enterprise 64-bit (optional); Linux Ubuntu (optional)
• WLAN/BT: optional (M.2 2230 E-key)

Mechanik

• Abmessungen: 363.4 x 277.86 x 45.2 mm
• Ausschnitt (Cut out): 346.5 x 261 mm
• Gewicht: 3.5 kg
• Montage: Panel/Wall Mount (VESA optional)
• Gehäuse: Metal housing

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0 °C bis 50 °C
• Lagerungstemperatur: -10 °C bis 60 °C
• Front IP-Schutzart: IP65

Zertifizierung

• CE
• FCC

IO-Ports

• USB: 2 x USB 3.2 Gen2x1 Type-A
• Seriell: 1 x RS232/422/485 (Default RS232)
• LAN: 2 x RJ45 (2.5G/1G); eine Schnittstelle PoE PD optional (IEEE 802.3at, 25 W)
• Video: HDMI 1.4 (optional)
• Audio: 2 x Speaker
• Erweiterung: M.2 2242 B-key (SSD), M.2 2230 E-key (Wi‑Fi)
• Stromversorgung: 12 V DC, 3-Pin Terminal Block

Zubehör

• Im Lieferumfang: 100–240 V AC zu DC Adapter, Netzkabel, Terminal Block Adapter, VESA Schrauben, Treiber-CD & Handbuch (je nach Umfang)
• Optional: VESA Desk Stand, Front Side Wall Mount Kit

Strom / PoE

• Leistung: 12 V DC (Varianten 9–36 V möglich)
• Adapter: 12 V 50 W empfohlen
• PoE: PoE PD nach IEEE 802.3at (25 W) unterstützt

Technische Daten (Kurzfassung)

• Modell: R15IP3S-PCC3-POE
• Brand: Winmate
• Display: 15" P-CAP 1024 x 768, 300 nits
• CPU: Intel® Pentium® N4200
• Memory/Storage: 4 GB / 128 GB SSD default; Optionen bis 8 GB / 1 TB
• Ethernet: Dual Intel® Controller, PoE PD optional
