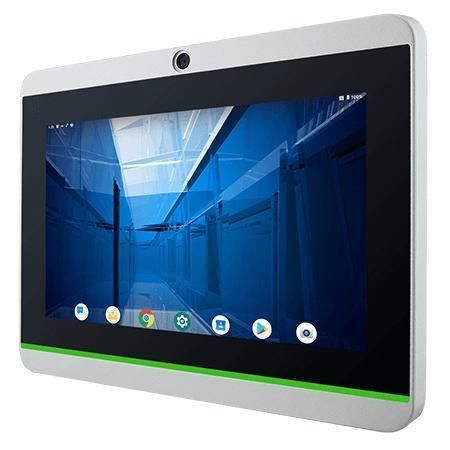

Panel-PC / Multitouchscreen W07IQ3S-PCT1AC-POE

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Produktübersicht
Der Winmate W07FA3S-PCT1AC-POE ist ein 7-Zoll Industrie-HMI-Panel-PC der S-Serie (NXP i.MX6) für Maschinensteuerung, Fabrikautomation und Bedieneroberflächen. Er verfügt über ein projected-capacitive Multitouch-Display, lüfterloses energiesparendes Design, integrierte RGB-LED-Lichtleiste und PoE-Unterstützung. Optionale Module (HF-RFID, Frontkamera) ermöglichen Zugangskontrolle, Raumbuchungsterminals und Statusanzeige.

Hauptmerkmale

• 7,0" Projected Capacitive (PCAP) Multitouch-Display, 1024 x 600
• Lüfterloses Design mit sehr geringem Stromverbrauch
• Integrierte RGB-LED-Lichtleiste zur Statusanzeige
• Power over Ethernet (PoE) Unterstützung (IEEE 802.3at, PD)
• Optional: 2 MP Frontkamera
• Optional: HF-RFID-Leser (13,56 MHz)
• Dünne, abgedichtete Front (Front IP65) geeignet für Raumbuchungs- und Zugangsterminals

System und Anzeige

• Displaygröße: 7.0 inches
• Touch / Glas: Projected Capacitive Multi Touch Screen (PCAP)
• Auflösung: 1024 x 600
• Panelhelligkeit: 320 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 75, 75, 75, 70
• Aktive Fläche: 153.6 x 90 mm
• Prozessor: NXP i.MX6 Dual Core 1.0 GHz
• Speicher: 1 GB (Standard), 2 GB (optional)
• Speicher: eMMC 16 GB (Standard), eMMC 32 GB (optional)
• Optionale Betriebssysteme: Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• Optional: WLAN / Bluetooth

Abmessungen & Mechanik

• Maße (B x H x T): 189.4 x 145.4 x 39.8 mm
• Ausschnitt (cut out): 175.5 x 131.5 mm
• Gewicht: 1.0 kg
• Befestigung: Wandmontage (Standard), VESA optional
• Gehäuse: Metal Housing
• Kühlung: Fanless Design

Umgebung & Schutz

• Betriebsfeuchte: 10% bis 90% RH, ohne Kondensation
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• Frontschutz: IP65

Zertifizierungen

• CE
• FCC

Konnektivität & I/O

• USB: 1 x Console (Mini USB), 1 x USB OTG, 1 x USB 2.0 Type-A
• Seriell: 1 x RS232/422/485 (Standard RS232)
• LAN: 1 x RJ45 mit PoE (PD, IEEE 802.3at)
• Video: 1 x Micro HDMI (optional)
• Audio: 1 x Lautsprecher
• Kartenleser: 1 x Micro SD Slot
• Erweiterung: 1 x mPCIe Slot (für half-size Wi‑Fi)
• CANBUS: 1 x CANBUS D-sub9
• Stromeingang: 1 x 12V DC, 2-Pin Terminal Block

Stromversorgung & Zubehör

• Stromversorgung: 12V DC über Terminal Block
• Netzteil: 12V 50W (inklusive / optional)
• PoE: PoE PD gemäß IEEE 802.3at (25 W)
• Lieferumfang: 100~240V AC auf DC Adapter, Netzkabel, Terminal Block zu 2.5Ø Female Adapter, Open Wire Kabel mit Terminal Block Anschluss, VESA Schrauben, Treiber-CD und Handbuch
• Optionales Zubehör: VESA Desk Stand, Front Side Wall Mount Kit, VESA Bracket Mounting Kit

Technische Daten

• Modell: W07FA3S-PCT1AC-POE
• Marke: Winmate
• Display: 7.0" PCAP, 1024 x 600, aktive Fläche 153.6 x 90 mm
• Helligkeit / Kontrast / Blickwinkel: 320 nits / 1000:1 / 75,75,75,70
• Prozessor: NXP i.MX6 Dual Core 1.0 GHz
• Speicher: 1 GB (Standard) / 2 GB (optional)
• Speicher: eMMC 16 GB (Standard) / 32 GB (optional)
• Betriebssystemoptionen: Ubuntu 18.04, Android 6.0, Debian 7.0, Linux QT (Optionen)
• Schnittstellen: USB Mini/OTG/Type-A, RS232/422/485, RJ45 PoE, Micro HDMI (opt.), Micro SD, mPCIe, CANBUS D-sub9, Speaker
• Strom: 12V DC (Terminal Block) und PoE PD IEEE 802.3at (25 W)
• Abmessungen / Gewicht: 189.4 x 145.4 x 39.8 mm / 1.0 kg
• Montage: Wandmontage (Standard), VESA optional
• Schutz: Front IP65
• Optionen: 2MP Frontkamera, HF RFID 13.56 MHz, WLAN/BT (optional)
• Zertifizierungen: CE, FCC
