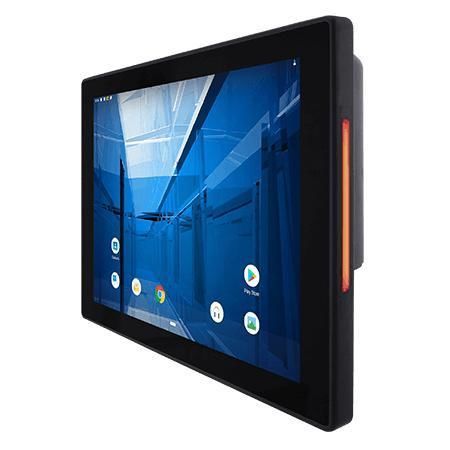

Panel-PC / mit kapazitivem PCAP-Touchscreen R12IQ3S-PCM2AC-POE

TFT LCDMultitouchscreen12,1"

Kurze Beschreibung
Der Winmate R12IQ3S-PCM2AC-POE ist ein 12,1-Zoll HMI-Panel-PC mit Qualcomm Snapdragon 660 S-Series, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er bietet ein 1024 x 768 TFT-Display mit Projected Capacitive Multi-Touch, lüfterlose Kühlung, sehr geringen Stromverbrauch, PoE-Unterstützung, optionalen HF-RFID-Leser, integrierte RGB-LED-Lichtleisten und Front IP65.

Hauptmerkmale

• 12,1" 1024 x 768 TFT mit Projected Capacitive (PCAP) Multi-Touch
• Lüfterloses Kühlsystem und ultraniedriger Energieverbrauch
• Unterstützt Power over Ethernet (IEEE 802.3at PD, 25 W)
• Optionaler HF-RFID-Leser (13.56 MHz)
• Schlankes S‑Series Design mit echter Flachfront zur einfachen Reinigung
• Front IP65 wasser- und staubdicht
• Integrierte RGB-LED-Status-Lichtleisten beidseitig

Design & Funktion

• PoE ermöglicht Daten und Strom über ein Kabel, vereinfacht die Installation und zentralisiert die Energieverwaltung
• Schlankes Profil der S-Serie (~35% dünner als herkömmliche Panel-PCs) reduziert den Rahmenaufwand und erleichtert die Wartung
• P-Cap Touch mit kratzfestem Glas, 4-Punkt-Multi-Touch für Fingereingaben
• Programmierbare RGB-Lichtleisten zur Statusanzeige und optionales HF RFID/NFC für eingeschränkte Zugangskontrolle
• Versiegelte Front (IP65) schützt vor Staub und Spritzwasser

Zertifizierungen

• CE
• FCC

Spezifikationen

• Displaygröße: 12.1 inches
• Touch / Glas: Projected Capacitive Multi-Touch Screen
• Auflösung: 1024 x 768
• Panel-Helligkeit: 500 nits
• Kontrastverhältnis: 1000:1
• Sichtwinkel: 89/89/89/89
• Aktive Fläche: 245.76 x 184.32 mm
• Prozessor: Qualcomm Snapdragon 660 (Octa-Core 2.2 GHz)
• Arbeitsspeicher: 3 GB LPDDR4
• Speicher: eMMC onboard 32 GB
• Betriebssystem: Android 9.0
• WLAN / Bluetooth: optional
• RFID: HF 13.56 MHz (optional)
• Light Bar: Eingebaute RGB-LED-Lichtleisten auf beiden Seiten
• Abmessungen: 296 x 227 x 46 mm; Ausschnitt: 282 x 207 mm
• Gewicht: 3.4 kg
• Montage: Panel mount / VESA mount
• Gehäuse: Metallgehäuse (Aluminium)
• Kühlung: Lüfterlos
• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0 °C–50 °C; Lagerung: -20 °C–60 °C
• Shock / Vibration: MIL-STD-810G konform
• IP-Klasse: Front IP65
• I/O Ports: 2 x USB 2.0 (Type A), 1 x USB 3.0 (Type C)
• Seriell: 1 x RS232/422/485 (Standard RS232)
• LAN: 1 x LAN PoE at/af (USB-to-LAN AX88178A vermerkt)
• Video: 1 x Micro HDMI (optional)
• Audio: 2 x Lautsprecher
• SD-Steckplatz: Micro SD
• Zubehör: 100-240V AC-DC Adapter, Netzkabel, Terminal-Block-Adapter, VESA-Schrauben
• Stromversorgung: 12V DC über Terminal Block (Standard); optional 9-36V; Adapter 12V 50W; PoE PD gemäß IEEE 802.3at (25 W)
